Описание к ИЛ № 53-162-01

Результат выполнения научно-исследовательской работы.

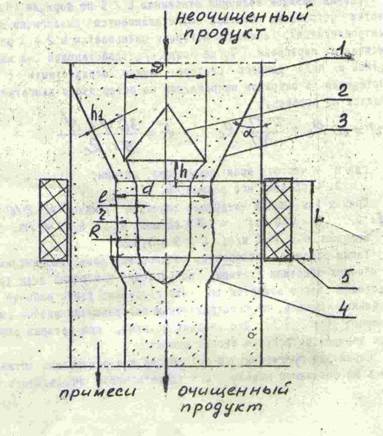

Устройство (см. рис.) состоит из цилиндрического патрубка 1, конических направляющих очищаемого потока 2 и 3, конического сборника 4 очищенного потока и обмотки трехфазного переменного тока 5.

Очищаемый поток сыпучего продукта поступает в цилиндрический патрубок 1. Далее коническими направляющими 2 и 3 из него формируется кольцевой поток, движущийся под действием силы тяжести земли сверху вниз через вращающиеся электромагнитное поле. Магнитные частицы, находящиеся в кольцевом потоке продукта, увлекаются вращающимся электромагнитным полем и приобретают радиальную составляющую движения. За счет этого они переходят из общего потока продукта на больший радиус и, достигнув диэлектрического цилиндрического патрубка 1, теряют осевую и радиальную составляющие скорости и далее движутся по внутренней поверхности этого патрубка в потенциальном направлении. При кратковременном отключении питания обмоток 5 магнитные частицы падают вниз вдоль стенок цилиндрического патрубка, попадая в сборник примесей. Очищенный от них поток продукта удаляется через конический сборник потока 4, переходящий в цилиндрический отводящий патрубок.

Выпускаемые отечественной промышленностью устройства отделения ферромагнитных примесей от сыпучих пищевых продуктов, использующие постоянные магниты без удаления выделенных частиц из очищенного потока, не могут обеспечить непрерывной очистки продукта.

Предложенное устройство выводит выделенные частицы из очищаемого потока за счет действия вращающегося электромагнитного поля.
