Описание к ИЛ № 53-147-01

Результат выполнения конструкторской разработки.

Новым устройством в приемнике системы СТВ является схема исключения сигнала дисперсии.

Частотно-модулированный (ЧМ) телевизионный сигнал характеризуется неравномерной спектральной плотностью. Это объясняется тем, что в телевизионном сигнале содержатся длительно сохраняющиеся постоянные уровни во время прохождения синхронизирующих и гасящих импульсов и передачи участков изображения постоянной яркости. В ЧМ сигнале этим уровням соответствуют постоянные частоты, создающие явно выраженные максимумы спектральной плотности энергии, что неблагоприятно влияет на электромагнитную совместимость спутниковых систем передачи.

Снижение величины спектральных составляющих в Ч сигнале достигается заменой постоянных уровней в видеосигнале на переменные путем добавления к нему сигнала специальной формы. Эта операция называется дисперсией энергии. Рекомендовано применение сигнала дисперсии треугольной формы с частотой, равной половине или четверти частоты полей, то есть 12,5-30 Гц.

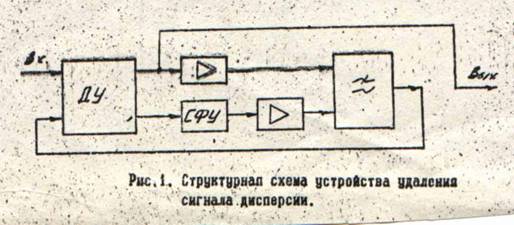

При небольшом уровне сигнала дисперсии он воспринимается на экране телевизора как изменение яркости изображения слева направо или сверху вниз. Удаление сигнала дисперсии может быть выполнено с помощью диодной схемы (Рис.1). Схема обеспечивает подавление на 30 дБ сигнала дисперсии частотой 15 Гц и на 20 дБ - частотой 25Гц, однако из-за близости частоты дисперсии с частотой полей она заметно искажает кадровый синхронизирующий импульс. Схема предлагаемого устройства на рис. 1 свободна от этого недостатка.

Схема работает следующим образом. На один вход дифференциального усилителя ДУ поступает исходный видеосигнал, на другой - низкочастотные компоненты разностного сигнала, образованного усилением выходного сигнала видео усилителя и сигнала, обработанного схемой фиксации уровня СФУ на диодах. Схема подавляет сигнал дисперсии на 40 дБ.

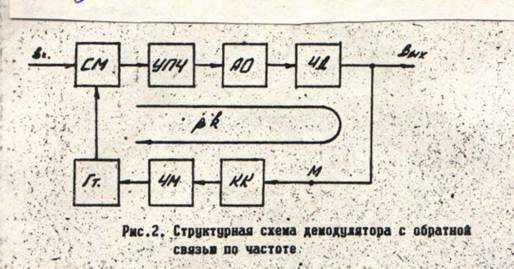

Важной проблемой при проектировании приемника СТВ является обеспечение стабильности приема. Источниками нестабильности являются условия прохождения радиоволн, «плавание» спутника-ретранслятора на орбите, атмосферные условия. Для этого предназначен демодулятор с обратной связью по частоте (ОСЧ)(рис. 2).

Сигнал промежуточной частоты поступает на вход смесителя СМ, на второй вход которого подается сигнал, промодулированный информационным сигналом. Сигнал промежуточной частоты поступает в усилитель промежуточной частоты УПЧ, амплитудный ограничитель АО, частотный детектор ЧД. Низкочастотный сигнал через корректирующий контур КК поступает в цепь обратной связи, образованную частотным модулятором ЧМ и гетеродином Гт.

Устройство удаления сигнала дисперсии на дифференциальном усилителе позволяет получить высокие характеристики без искажения синхроимпульсов.

Демодулятор с обратной связью по частоте позволяет увеличить пороговую чувствительность приемника (то есть уверенно работает с более слабым сигналом) за счет уменьшения девиации частоты сигнала.
