ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 53-144-01 |
|||
|
Наименование проекта Датчик-реле температуры электронный Т410-М1-13. |
|||
|
Назначение Для сигнализации температуры компрессоров и их тепловой защиты по температуре в системе смазки. |
|||
|
Рекомендуемая область применения Работа с термопреобразователями со статическими характеристиками преобразования. |
|||
|
Описание

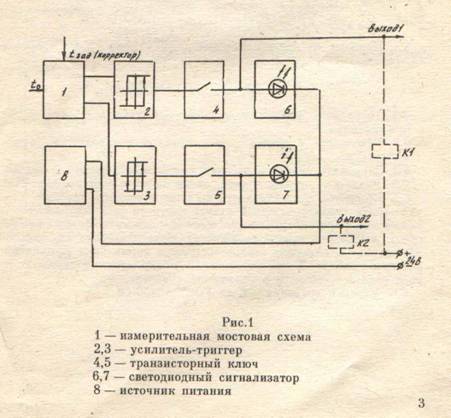

Результат выполнения конструкторской разработки. Принцип работы приборов основан на мостовом методе сравнения сопротивления датчика температуры с фиксированными сопротивлениями задатчиков предварительной и аварийной сигнализации. При достижении контролируемой температуры точки предварительной сигнализации с измерительной мостовой схемы (см. рис.) появляется напряжение рассогласования, достаточное для срабатывания триггера 2. При этом замыкается ключ 4, загорается светодиод 6, внешнее реле К1 (выход 1) срабатывает. При достижении контролируемой температуры точки аварийной сигнализации срабатывает триггер 3 и замыкается ключ 5, загорается светодиод 7 и срабатывает внешнее реле К2 (выход 2). При последующем понижении контролируемой температуры ниже точек предварительной и аварийной сигнализации предварительная сигнализация отключается (светодиод 6 и реле К1), а аварийный сигнал сохраняется (запоминается). Для его снятия служит специальная кнопка «Сброс».
|
|||
|
Преимущества перед известными аналогами Улучшение качества технологического процесса на 18%. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект 2,3 тыс. рублей |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.04.2001 |
