Результат выполнения конструкторской разработки.

Как показали проведенные нами исследования, одной из возможных кривых для формирования некруглого цилиндрического соединения может служить эписинусоциклоид - замкнутая на одном обороте кривая, имеющая возможность изменять и подбирать ее геометрические параметры.(число лепестков, их симметричность, радиусы скругления на вогнутой и выпуклой частях) в зависимости от поставленной конструкторской задачи. Разработана гамма приборов для формирования и вычерчивания эписинусоциклод, которые могут быть прототипами конструкций специальных станков или станочных приспособлений, используемых для обработки сложно профильных цилиндрических поверхностей.

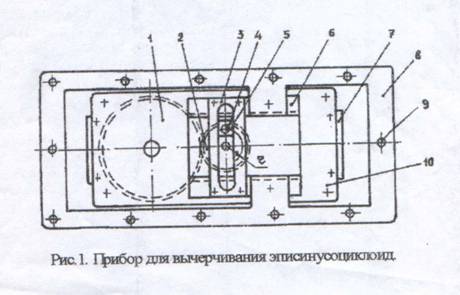

Прибор состоит из зубчатой пары, одно колесо 1 которой выполняет роль направляющего, второе 2 - обкатываемого. На некотором расстоянииrот центра обкатываемого колеса 2 на оси 4 установлен сухарь 5. Сухарь входит в паз планки 3, закрепленной на салазках 6, имеющих возможность смещаться вдоль планки 7. Паз выполнен перпендикулярно направлению движения салазок. На салазках закреплена прямоугольная рама 8 с выполненными по ее периметру для установки пишущих стержней отверстиями 9.

При вращении корпуса прибора 10, на котором смонтированы зубчатое сцепление и направляющая планка 7, вокруг неподвижного направляющего колеса 1 обкатываемое колесо 2 совершает вращение вокруг своей оси и относительный поворот вокруг направляющего колеса.

Ось 4 сухаря, расположенная на расстоянииrот оси вращения обкатываемого колеса, совершает движение по эпициклоиде. При этом в зависимости отrдвижение оси будет происходить по укороченной, нормальной или по удлиненной эпициклоиде. Сухарь 5 при вращении корпуса перемещает салазки 6 вместе с рамкой 8 вдоль направляющей планки 7. Салазки совершают синусоидальные движения относительно обкатываемого колеса. Установленный через втулку в одно из отверстий 9 прямоугольной рамки 8 пишущий стержень будет вычерчивать соответствующую эписинусоиду.

Подбирая соотношение числа зубьев обкатываемого 2 и направляющего 1 колес, соответствующее требуемому числу лепестков эписинусоциклоиды, можно сформировать нужный замкнутый н одном обороте сложный профиль. Таким образм, при обкатке ось 4 совершает относительно направляющего колеса 1 движение по эпициклоиде, а салазки относительно обкатываемого колеса 2 - по синусоиде, накладывая это движение на эпициклоиду. Рамка 9 относительно неподвижного направляющего колеса 1 формирует движение по эписинусоциклоиде.

Передаточное отношение колес будет определять число лепестков эписинусоциклоиды и е замкнутость на одном или нескольких оборотах. Высота лепестков определяется значением радиусаr, а симметричность или несимметричность (правая, левая) профиля эписинусоциклоиды - местом расположения пишущего стержня по отношению к плоскости симметрии направляющей планки (направлению движения салазок).
