Результат выполнения конструкторской разработки.

При разработке нового устройства для подачи СОЖ и очистки круга была поставлена цель - расширение области применения, повышение эффективности очистки круга и охлаждения зоны резания.

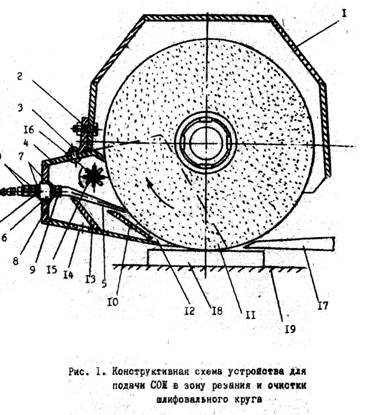

На рисунке приведена схема предлагаемого устройства для шлифования. Устройство состоит из корпусаi, к которому на болтах 2 и заклепках 3 присоединена камера 4, внутри которой размещено дополнительное сопло 5, закрепленное посредством втулки 6, прокладок 7, шайб 8 и гаек 9. Внутри камеры 4 также размещены перегородка 10, образующая со стенкой камеры 5 и абразивным кругомiiщель 12, а также пластина 13 для отделения загрязненного потока СОЖ, сливное отверстие 14 для удаления абразивного шлама и крыльчатка 15 с индивидуальным приводом (не показан), установленная на оси 16.

Устройство работает следующим образом.

Основное сопло 17 подает СОЖ в зону резания между абразивным кругомiiи заготовкой 18, закрепленной на магнитной плите 19 плоскошлифовального станка Через дополнительное сопло 5 СОЖ подается на периферию абразивного кругаiiи очищает поры круга от шлама. Часть СОЖ отражается от периферии кругаiiи попадает в верхнюю часть камеры 4, где с помощью крыльчатки 15 устремляется к сливному отверстию 14. Пластина 13 препятствует попаданию загрязненной абразивным шламом СОЖ в зону резания.

Поток чистой СОЖ направляется в щель 12 и далее в зону резания. Крыльчатка 15, вращающаяся на оси 16 от индивидуального привода (не показан), дополнительно очищает периферию круга от шлама.

Применение данного устройства позволяет повысить качество обработанной поверхности путем создания зоны очистки в непосредственной близости от зоны резания, а также путем использования встречного потока СОЖ при его подаче в зону резания.
