Результат выполнения конструкторской разработки.

Термоусадочная камера ОКА -2.22 предназначена для усадки колпачков из ПВХ-пленки на стеклянных бутылках. Процесс термоусадки происходит после установки колпачков на венчике горла укупоренной бутылки с продуктом. Колпачки надеваются на венчик горла бутылок вручную оператором.

Термоусадочная камера ОКА-2.22 (рис.1) состоит из следующих основных узлов: стойка 1, регулируемые опоры 2, два кронштейна 3, камера нагрева 4, пульт управления 5.

Стойка представляет собой направляющие трубы с кронштейнами, на которых установлены все остальные узлы.

Кронштейны 3 установлены на стойке и служат для крепления и регулировки камеры нагрева 4 относительно линии транспортера.

Камера нагрева 4 представляет собой каркас коробчатого типа, на котором установлены вентиляторы и нагревательные элементы. Камера огорожена кожухом для теплоизоляции.

Пульт управления служит для управления вентиляторами и нагревательными элементами.

Секция транспортера установлена на кронштейнах стойки 1 и служит для прохождения бутылок через термоусадочную камеру.

Включение электропитания осуществляется поворотом ручки пакетного выключателя и автоматических выключателей в положение «Включено». Загорается сигнальная лампа «Сеть».

Включение нагревателей и вентилятора осуществляется нажатием кнопки «Пуск». Срабатывает магнитный пускатель, который своими контактами включает нагреватели, вентиляторы обдува и сигнальную лампу «Нагрев». Отключение производится нажатием на кнопку «Стоп».

Окончание работы: Отключение питания осуществляется поворотом ручки пакетного выключателя в положение «Отключено». Гаснет сигнальная лампа «Сеть».

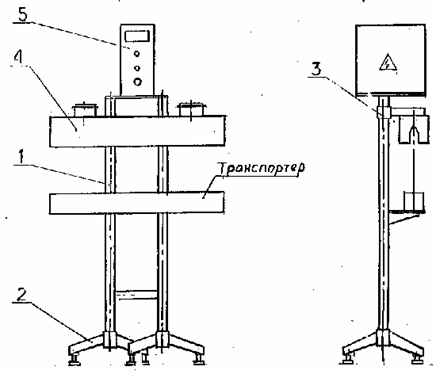

Рисунок 1 - Термоусадочная камера для колпачков из ПВХ.
