Результат выполнения научно-исследовательской работы.

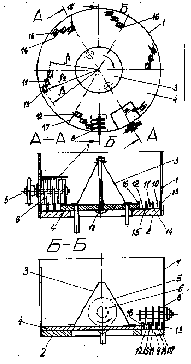

Высевающий аппарат, преимущественно для посева семян бахчевых культур, включает семенную банку 1 (см. рисунок) цилиндрической формы; днище 2; ворошилку 3 в виде полого усеченного конуса; горизонтально расположенный приводной диск 4 с отражателем 5 семян в виде цилиндрической щетки 6 с осью вращения, перпендикулярной оси вращения диска 4, закрытой в нерабочей зоне кожухом 7 и ее привод; выталкиватель семян 8, установленный над высевным окном в днище 2. Ячейки на диске 4 с очертанием формы семян высеваемой культуры сформированы группами сквозных отверстий 10. 11. 12. Отверстиям придана форма в плоскости диска 4, соответствующая профилю (очертанию) семян высеваемой бахчевой культуры со следующими параметрами:

- длина и ширина отверстия на 20-30% больше средневзвешенных размеров откалиброванных семян;

- толщина диска больше толщины семян на 0,1-0,3 мм.

Отверстия 10. 11. 12 в каждой группе выполнены с разным удалением от оси вращения диска 4 на величину радиусов r₁, r₂ и r₃, при этом центр отверстия 11 по отношению центра отверстия 10 смещен на длину семени, а центр отверстия 12 по отношению центра отверстия 10 взаимно смещен на величину, равную двойной-тройной длине семени. При большем числе отверстий ячеек в каждой группе геометрические центры их на периферийной части диска 4 смещают назад от центров внутренних ячеек на величину, равную 2-3 размерам длины семян, а промежуточных отверстий в равных долях от выбранной величины. На поверхности диска 4 со смещением от периферийной кромки к его центру выполнены по концентрическим окружностям разделенные между собой перемычками 13. 14. 15. 16 группы отверстий 10, 11, 12. Каждая группа отверстий 10-12 на поверхности диска размещена с равным угловым шагом, а отверстия 10 и 11 смещены назад от радиус-вектора 17 диска с нарастающим линейным шагом: отверстия 11 от радиус-вектора 17 удалены на величину, кратную длине высеваемого семени, а отверстия 10 - на величину, вдвое больше семени. Выполненные по бокам каждой ячейки перемычки 13-16 имеют высоту в 1,08-1,15 раз больше, чем толщина семян. Длина перемычек 13 и 16 на 15-20% больше длины семени, а длина перемычек 14 и 15 превышает длину семян в 2,2-2,3 раза. Ворошилка 3 закреплена на диске 4 средством фиксации 18. Высевающий аппарат размещен на кронштейне сошника. Диск 4 и отражатель 5 семян привод вращения получают от опорно-прикатывающего колеса сошника (посевной секции). Высевающий аппарат снабжен комплектом сменных дисков 4.

Высевающий аппарат работает следующим образом. В семенную банку 1 засыпают откалиброванные семена. Размер семян соответствует размеру отверстий 10-12. При перемещении сеялки от опорно-прикатывающего колеса приводятся во вращение диск 4, отражатель 5, выталкиватель 8 и ворошилка 3. При вращении диска 4 благодаря ворошилке семена перемещаются относительно внутренней стенки банки 1. Одновременно с этим, благодаря внутреннему трению семян и большей линейной скорости семян на периферийной части диска, каждое семя своей длинной осью ориентируется вдоль наибольшей оси ячейки, т.е. отверстий 10-12. Семена за счет подпора верхних слоев западают в отверстия 10-12. Требуемой укладке семян в отверстия способствуют перемычки 13-16. Пары перемычек 16-15, 15-14, 14-13 образуют пространство над верхней плоскостью диска 4. Благодаря этому перемычками 16-13 семена своими длинными осями ориентируются в отверстия 10-12 и западают в них. Вращением диска 4 семена, уложенные в отверстиях 10-12 между перемычками 13-16, подводятся к щетке 6 отражателя 5. Слой семян смещается от верхнего среза перемычек, семена вдавливаются в отверстия. Кожух 7 исключает давление семян сверху на щетку. Семена подводятся к эластичным дискам выталкивателя 8 семян. Первым к выталкивателю подводится семя, уложенное в отверстии 12 между перемычками 16 и .15. Диском выталкивателя 8 семя проталкивается в окно 9 на днище 2. Из окна 9 семя под собственным весом по каналу падает на дно открытой борозды. Вслед за первым семенем из отверстия 11 на диске 4 выталкивается эластичным диском выталкивателя 8 второе семя. Оно также направляется в канал сошника. Из первой группы отверстий 10-12 последним выталкивается семя из отверстия 10. За счет смещения отверстий 10-12 от радиус-вектора 17 и разного удаления от оси вращения диска 4, семена с равным интервалом времени поступают сначала в окно 9, а затем по каналу сошника падают на дно открытой борозды. За счет этого семена укладываются в гнездо длиной 3-6 см. Между семенами в рядке образуются почвенные перемычки, которые исключают повреждение зародыша семян от с.-х. вредителей. Следующее гнездо образуется при подходе следующей группы отверстий 10-12 к окну 9 за счет поворота диска 4 за угол поворота, равный углу между смежными радиус-векторами 17. Время поворота диска 4 на этот угол соответствует времени для образования следующего гнезда для размещения с заданным шагом семян бахчевой или любой другой пропашной культуры.

Таким образом, смещение ячеек в виде отверстий 10-12 в каждой группе позволяет формировать вытянутое вдоль рядка гнезда из трех семян. Этим достигается высокое качество посева.
