Результат выполнения научно-исследовательской работы.

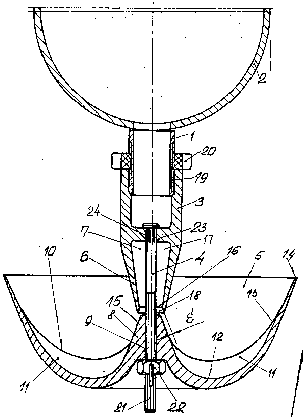

Насадок дождевального агрегата содержит монтируемый посредством ниппеля 1 (см. рисунок) водоподводящего трубопровода 2 корпус 3, закрепленный на стойке 4 дефлектор 5 и сопло 6 с центральным отверстием 7. Дефлектор 5 выполнен в виде обращенной в сторону сопла 6 вогнутой чаши с выпуклостью 8 в ее средней части и совмещенным с осью симметрии насадка резьбовым отверстием 9. Дефлектор 5 разделен ребрами 10 жесткости на отсеки 11 и поднутрением 12 на внутренней криволинейной поверхности 13 чаши между ее периферийной кольцевой кромкой 14 и выпуклостью 8. Каждый из отсеков 11 по высоте дефлектора 5 имеет переменное сечение. Снабженный возможностью бесступенчатого перемещения дефлектор 5 и сопло 6 соединены посредством стойки 4. Сопряжение выпуклости 8 чаши с ее криволинейной поверхностью выполнено по конической поверхности 15. Входное отверстие 16 сопла 6 образовано пересечением внутренних поверхностей полости 7 сопла 6 и конусного кольцевого пояска 18. Конусность кольцевого пояска 18 сопла 6 и выпуклости 8 дефлектора 5 выполнены равновеликими. Вогнутая поверхность поднутрения 2 чаши дефлектора 5 образована вращением ветви цепной линии, описываемой уравнением вида:

,

где - параметр цепной линии; е - основание натурных логарифмов, е=2,7188; х - координата по оси Х; y - координата по оси y.

Корпус 3 с монтажной внутренней резьбой 19 зафиксирован на резьбовой части ниппеля 1 посредством фасонной гайки 20. Дефлектор 5 на резьбовой части 21 стойки 4 заблокирован винт-барашкой 22. Стойка 4 с одной стороны имеет резьбовой конец 21, на котором размещен винт-барашек 22. Стойка 4 с другого конца с корпусом 3 соединена посредством радиальной перемычки 23 в его полости и усами 24 на его штампованном конце. Наличие винт-барашка позволяет фиксировать дефлектор 5 в одном из рабочих или нерабочих положениях.

Насадок дождевального аппарата работает следующим образом. Оросительная вода под рабочим давлением по водоподводящему трубопроводу 2 через ниппель 1 поступает в корпус 3 насадка дождевального агрегата и через центральное отверстие 7 направляется в сопло 6. В полости 17 сопла 6 поперечное сечение (живое сечение) в направлении пояска 18 уменьшается, увеличивая тем самым напор в выходном отверстии 16. Водяной поток благодаря конусному кольцевому пояску 18 выбрасывается частично на коническую поверхность 15 выпуклости 8 в центре чаши и на криволинейно-вогнутые поверхности 13 отсеков 11. На поверхностях 13 поднутрений 12 благодаря выполнению каждой поверхности, образованной вращением ветви цепной линии вокруг вертикальной оси (оси координат у), каждая капля воды растягивается в виде тонкой пленки и выбрасывается в атмосферу. При встрече с воздушным потоком пленка воды разбивается на мелкие водяные частицы и в свободном падении поступает на листовую поверхность, стебли и поверхность почвы на орошаемом участке.

При мелкодисперсном орошении дефлектор 5 приближают к соплу 6 таким образом, чтобы между выпуклостью 8 и конусным кольцевым пояском 18 образовался зазор e. Величину зазора e устанавливают следующим образом. С резьбовой части 21 стойки 4 отвинчивают винт-барашек 22. Вращением дефлектора 5 за периферийную кромку 14 на резьбовой части 21 стойки по часовой стрелке уменьшают величину зазора e. Один полный оборот дефлектора 5 вокруг оси стойки 4 соответствует изменению величины кольцевого зазора на 0,4 мм. Величина зазора e влияет на размер капель и поливной нормы при мелкодисперсном орошении. После установки дефлектора 5 относительно среза сопла 6 его положение фиксируют винт-барашкой 22. Насадок дождевального агрегата при поливе водовыпусками в поливные борозды может быть полностью выключен. Для этого оператор дождевального агрегата, расконтрив винт-барашек 22 на стойке 4, дефлектор 5 навинчивает на резьбовую часть 21. При сопряжении конической поверхности 15 выпуклости 8 чаши с кольцевым пояском 18 сопла 6 дефлектор стопорят на оси 4 винт-барашком 22.

При завершении поливного сезона оператор снимает насадки с ниппелей 1 водоподводящего трубопровода 2. Для этого фасонную гайку 20 навинчивают по часовой стрелке. Корпус 3 свинчивают с резьбовой части 19 ниппеля 1. Фасонную гайку 20, корпус 3 и дефлектор 5 хранят в закрытом складском помещении.

Положительное решение по заявке № 2000125119/12 (026665) от 18.05.2001.
