Результат выполнения научно-исследовательской работы.

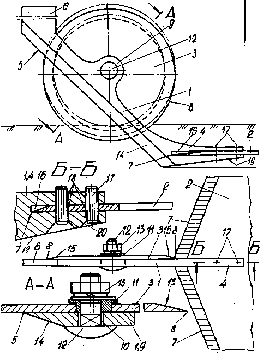

Рабочий орган культиватора содержит стойку 1 (см. рисунок), стрельчатую лапу 2 и дисковый нож 3. Стойка 1 снабжена задней стенкой 4.На фронтальной части стойки 1 выполнена рабочая кромка 5, наклоненная к направлению движения рабочего органа культиватора. Стойка 1 имеет монтажный участок 6, посредством которого рабочий орган крепится либо к коротким и длинным паводкам парового культиватора (КПС-4,0, КСО-4) или к призмам параллелограммных секций навесных культиваторов-растениепитателей семейства КРН-5,6 (КРН-8,4 и др.). Стрельчатая лапа 2 закреплена с возможностью демонтажа на задней стенке 4 стойки 1. Лапа 2 выполнена плоской раскроем листового металла из стали 65Г. На передней части лапы 2 имеется режущая кромка 7. Толщина лапы 2 не более 6 мм. Угол раствора между режущими кромками 7 меньше 120°. Режущая кромка 7 образована заточкой верхней плоскости лапы 2 под углом 13-15° и закалена до 45-55 hrc _Э. Дисковый нож 3 смонтирован на стойке 1 с возможностью свободного качения, на периферийной части имеет кольцевую режущую кромку 8. Дисковый нож выполнен из высокоуглеродистой листовой стали толщиной не более 3 мм. Между монтажным участком 6 и задней стенкой 4 на стойке 1 выполнен выступ 9 с квадратным отверстием 10. Дисковый нож смонтирован на выступе 9 выше задней стенки 4 посредством эксцентриковой втулки 11, размещенной на цилиндрической части крепежного болта 12 с потайной или полукруглой головкой 13. Эксцентриковая втулка 11 выполнена из конструкционной стали и подвержена закалке до твердости 30-40 hrc_Э на глубину не менее 0,8-1,2 мм. Втулка 11 запрессована в технологическое отверстие дискового ножа 3. В работе эксцентриковая втулка 11 и дисковый нож 3 участвуют как единая деталь. Дисковый нож 3 на стойке 1 закреплен болтом 12 и гайкой 13. Рабочая кромка 5 стойки 1 и кольцевая режущая кромка 8 дискового ножа 3 образованы скошенными и оппозитно направленными лезвиями 14 и 15. Стрельчатая лапа 2 установлена в горизонтальном пазу 16 и закреплена на задней стенке 4 вертикально ориентированными штифтами 17 в соосных отверстиях 18 стенки 4 стойки 1 и носка лапы 2. Для удобства демонтажа штифтов 17 из отверстий 18 на наклонной грани 19 задней стенки 4 выполнены зенковки 20.

Рабочий орган культиватора работает следующим образом. Стойки 1 монтажными участками 5 крепят к соответствующим поводкам культиватора. Глубину хода стрельчатой лапы 2 устанавливают опорными колесами культиватора. При установившемся движении на поле с сильно развитой сорной растительностью первым с надземной частью встречается рабочая кромка 5 скошенного лезвия 14 на фронтальной части стойки 1. За счет наклона к горизонту режущей кромки 5 лезвия 14 стебли сорняков пригибаются к поверхности. Далее каждый стебель отводится от стойки 1 кольцевой режущей кромкой 8 дискового ножа 3. Отклоненный стебель при качении ножа 3 приближается к поверхности поля и лезвием 15 срезается. Этому способствует также то, что при качении дискового ножа 3 за счет эксцентриковой втулки 11 режущая кромка 8 то приближается к носку стрельчатой лапы 2, то удаляется от него. Лезвия 14 и 15 в почве, насыщенной корнями, разрезают последние и формируют узкую вертикальную щель. Эту операцию завершает рабочая кромка 5 на нижней части стойки 1. Несрезанные стебли и части корней вдоль режущей кромки 5 сползают вниз и вдавливаются в почву на 3-5 см ниже глубины хода стрельчатой лапы 2. Режущими кромками на левой и правой крыльях стрельчатой лапы 2 производится подрезание корней сорняков на глубине 810 см от поверхности поля. Выполнение стрельчатой лапы 2 плоской исключает вынос влажного слоя и его иссушение. Условия резания корней сорняков режущими кромками 7 на упругой основе улучшаются также тем, что при качении дискового ножа 3 за счет эксцентричности его расположения на цилиндрической части болта 12, лапе 2 придаются возмущающиеся перемещения вверх и вниз. Таким образом обеспечиваются условия резания не только стеблей, но и корней сорняков. Самоочищающиеся режущие кромки 5, 8 и 7 стойки 1, дискового ножа 3 и стрельчатой лапы 2 обеспечивают устойчивое выполнение не только технологического процесса, но и снижение тягового сопротивления. После прохода культиватора с описанными рабочими органами поверхность поля приобретает выравненный характер, а срезанные стебли сорняков имеют ориентацию, совпадающую с направлением движения культиваторного агрегата.

Приоритетная справка № 20011033681/13 от 30.01.01.
