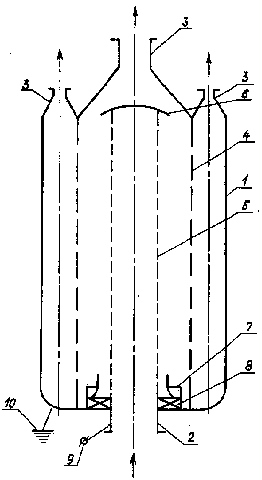

Аппарат содержит цилиндрический корпус 1 (см. рисунок) с патрубками входа исходного газа 2 и выхода 3 продуктов разделения, цилиндрическую перфорированную перегородку 4 из диэлектрического материала, коронирующий электрод 5, выполненный в виде пористой трубки, которая в нижней части соединена с патрубком входа исходного газа 2, а на верхней - закреплен зеркальный отражатель 6. В нижней части корпуса 1 осесимметрично с коронирующим электродом 5 установлен лазерный излучатель 7 для подачи монохроматического кольцевого луча вдоль коронирующего электрода 5 с резонансной частотой колебаний, равной частоте колебаний молекул извлекаемого компонента из газовой смеси. Таким образом, лазерный излучатель 7 в совокупности с зеркальным отражателем 6 образуют резонатор, позволяющий селективно ионизировать только те молекулы смеси, собственная частота колебаний которых равна вынужденной частоте колебаний резонатора. Коронирующий электрод 5 и патрубок входа газа 2 отделены от корпуса 1 диэлектрической пробкой 8. Патрубок 2 соединен с одним полюсом 9 источника высокого напряжения, а корпус 1 соединен с другим полюсом 10 или заземлен

Аппарат для разделения газа работает следующим образом. ПО патрубку 2 в пористую трубку коронирующего электрода 5 подают исходный газ. На полюс 9 подают высокое напряжение, под действием которого вокруг поверхности пористой трубки коронирующего электрода 5 образуется корона за счет ионизации молекул газа, выходящих через боковую поверхность пористой трубки. Так как кольцевая зона вблизи поверхности коронирующего электрода 5 пронизывается монохроматическим кольцевым лучом от лазерного излучателя 7 с частотой колебаний, равной резонансной частоте колебаний извлекаемого компонента из газовой смеси, то ионизироваться в коронном разрезе будут преимущественно молекулы извлекаемого компонента, которые под действием электрического поля будут проходить в поперечном направлении к противоположно заряженной осадительной поверхности корпуса 1 через отверстия в перфорированной перегородке 4 из диэлектрического материала. Ионы извлекаемого компонента на поверхности корпуса 1 нейтрализуются, и их отводят из корпуса через патрубок 3. Таким образом, через патрубок 3 выводят поток газа, обогащенный молекулами извлекаемого компонента, а через центральный патрубок 3 - основной поток газа, очищенный от молекул извлекаемого компонента.
