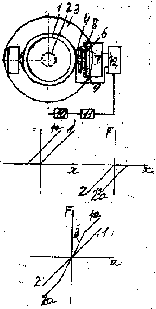

Состоит из чаши 1 (рис.1) со спиральным лотком, которая закреплена опорой 2 качения на реактивной массе 3 с возможностью вращения. На реактивной массе установлены попарно вибровозбудители, взаимодействующие с чашей 1 с помощью кронштейнов 4, установленных на чаше 1. Для обеспечения возможности управления частотой собственных колебаний системы, что необходимо для возбуждения негармонических, устройство снабжено попарно расположенными вибровозбудителями. Вибровозбудитель выполнен в виде двух пьезоэлементов 5 и 6, установленных в диэлектрическом корпусе 7, причем однопарные торцы пьезоэлементов прижаты упорными контактами 8 и 9 соответственно к кронштейну 4. Это позволяет за счет изменения ширины зоны совместного действия пьезоэлементов при изменении напряжения на их торцах изменять жесткость и, следовательно, частоту собственных колебаний системы. С целью получения сигнала, управляющего пьезоэлементами вибровозбудителя, устройство снабжено источником 12 высокого напряжения, соединенным управляющим входом с датчиком 10 направления движения чаши через элемент 11 задержки. Это позволяет получить сигнал управления переключением ширины зоны высокой жесткости при прямом и обратном ходе чаши 1. Однополярные выходы с торцами одноименной полярности пьезоэлементов 5 и 6 вибровозбудителя позволяют обеспечить синхронное изменение продольных размеров пьезоэлементов, обеспечивающее возможность изменения ширины зоны высокой жесткости в зависимости от напряжения на выходе источника 12 высокого напряжения. Элемент 11 задержки позволяет компенсировать потери на диссипацию энергии в системе.

На рис. 2 показаны характеристики возвращающая сила - отклонение вибровозбудителя, где прямые 1 и 2 соответствуют статическим характеристикам пьезоэлементов 5 и 6 при отсутствии напряжения на их торцах в том случае, когда зазор между ними и кронштейном 4 ликвидирован с помощью упорных контактов 8 и 9. Характеристика вращающая сила - отклонение вибровозбудителя определяется суммированием прямых 1 и 2. При появлении напряжения на торцах пьезоэлементы 5 и 6 увеличивают свои размеры на величину Х1, определяемую величиной напряжения на их торцах. Этому случаю соответствуют прямые 1а и 2а, причем наклон прямых не изменяется вследствие более высокого порядка малости изменения жесткости пьезоэлементов при изменении приложенного напряжения. В этом случае на характеристике вращающая сила - отклонение вибровозбудителя появляется участок 3 (зона) высокой жесткости.
