Результат выполнения научно-исследовательской работы.

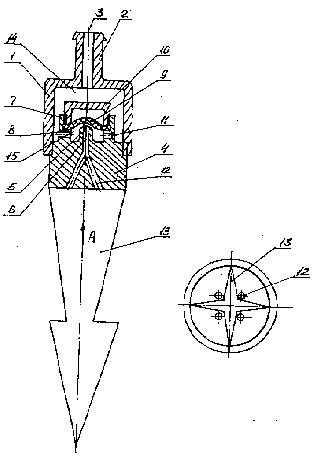

Капельница состоит из резьбовой крышки 1 со штуцером 2 и входным отверстием 3. Штуцер 2 служит для подсоединения капельницы к поливному трубопроводу. Крышка с помощью резьбы соединяется с основанием 4. В верхней части основания имеется куполообразный выступ 5 с каналом 6, который размещен в центре цилиндрической чаши 7, имеющей кольцевой выступ 8 для установки диафрагмы 9. В верхней части цилиндрической чаши предусмотрена резьбовая часть для установки запорной крышки 10. Под кольцевым выступом имеются радиальные отверстия 11, а центральный канал 6 соединен с наклонными отверстиями 12, имеющими выход в нижней части основания 4. Для заглубления в почву и фиксации капельницы основание снабжено крестообразным хвостовиком 13, имеющим якорные выступы. Хвостовик выполнен крестообразным, а между лучами креста размещены выходные отверстия 12.

Капельница работает следующим образом. Штуцер 2 с помощью шланга подсоединяется к поливному трубопроводу. После выполнения подачи воды по поливному трубопроводу вода через выходные отверстия 3 в полость 14, где скорость потока падает, а статическое давление увеличивается. После заполнения полости 14 вода через отверстия 11 поступает в подмембранную полость 15. При достижении определенного давления, которое преодолевает силу упругости мембраны 9, последняя приподнимается, освобождая центральный канал 6, по которому, растекаясь по наклонным отверстиям 12 и теряя часть давления, поступает вода в почву. Давление, с которым поступает вода в почву, будет те меньше, чем больше выходных наклонных отверстий 12. При понижении давления в подмембранной полости мембрана опускается и перекрывает центральный канал 6, предотвращая попадание механических включений в него и наклонные отверстия 12, вследствие падения скорости истечения воды. Крестообразные лучи хвостовика 13 обеспечивают равномерное увлажнение почвы по всем направлениям от капельницы.
