Результат выполнения научно-исследовательской работы.

Дождевальный насадок выполнен в виде полой трубки-корпуса, внутри которой установлен направляющий конус с криволинейной боковой поверхностью, имеющий у основания дефлекторную обечайку с заданным углом установки окаймляющего буртика и резьбовой хвостовик для регулирования величины зазора между торцом полой трубки и днищем дефлекторной обечайки.

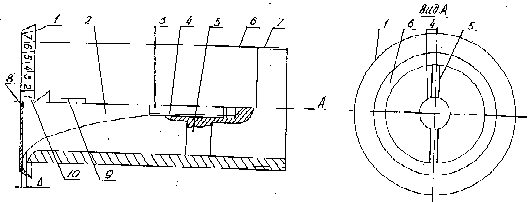

Дождевальный насадок содержит дефлекторную обечайку 1 (см. рисунок), выполненную в виде тарелки с заданным углом установки окаймляющего буртика. Дефлекторная обечайка крепится к направляющему конусу 2 с криволинейной боковой поверхностью. Направляющий конус имеет резьбовой хвостовик 3 для регулировки расхода через насадок и размера дождевых капель. Резьбовой хвостовик установлен в гайке 4, выполненной в поперечине 5, которая жестко закреплена в корпусе 6 дождевального насадка. Для крепления дождевального насадка к подводящему трубопроводу предусмотрена резьбовая часть 7 корпуса. Для регулировки величины зазора d между корпусом насадка и днищем дефлекторной обечайки предусмотрена проточка 8 под отвертку. Установка заданного расхода обеспечивается по стрелке отсчета 9 и делениям 10 на наружной поверхности окаймляющего буртика дефлекторной обечайки.

Дождевальный насадок работает следующим образом. На насадке устанавливается заданный расход. Для этого стрелка отсчета 9 на наружной поверхности корпуса насадка совмещается с соответствующим делением 10 на дефлекторной обечайке. Вода по подводящему трубопроводу поступает в корпус 6 дождевального насадка по направлению стрелки А, обтекает гайку 4 и поперечину 5, которые имеют закругления для снижения гидравлических потерь. После прохождения гайки поток воды поступает на направляющий конус 2 с криволинейной боковой поверхностью. С увеличением диаметра конуса к выходу из насадка живое сечение потока будет уменьшаться, а его скорость увеличиваться согласно уравнению неразрывности:

q =w·v,

где q - расход через насадок; w - живое сечение потока; v - скорость потока нормальная к живому сечению.

На выходе внутренняя полость корпуса имеет закругление, сопрягающееся с направляющим конусом 2. При выходе из корпуса потока вода она будет иметь максимальную скорость. Поток, выходя через зазор d с большой скоростью, ударяется об окаймляющий буртик дефлекторной обечайки 1 и распыляется на дождевые капли, размер которых зависит от величины зазора d можно регулировать расход через насадок и получать оптимальные размеры капель, обепечивающие экологически безопасное воздействие их на растения орошаемой культуры и почвы. Для определения необходимой величины зазора d может быть рекомендована следующая формула:

;

где - необходимый расход через насадок; - внутренний диаметр насадка; - ускорение свободного падения; - напор, подаваемый в насадок.

Приоритетная справка № 2000126542/13 от 3.10.2000.
