Частное техническое решение, имеющее самостоятельное значение.

Для привода ротационных рабочих органов, взаимодействующих с почвой, обычно применяются трансмиссии, ходоуменьшители и редукторы с одним выходом и, следовательно, с подводом к рабочему органу вращающего момента с одной стороны. При значительной длине рабочего органа это приводит к нестабильной работе не только органа, но и всей машины. Это связано с тем, что вал рабочего органа закручивается, противоположный конец вибрирует (вибрация передается на машину) и неравномерно внедряется в почву. Кроме ухудшения показателей технологического процесса такие явления приводят к динамическим нагрузкам и преждевременному выходу из строя рабочего органа и машины. Предлагаемая трансмиссия исключает указанные недостатки.

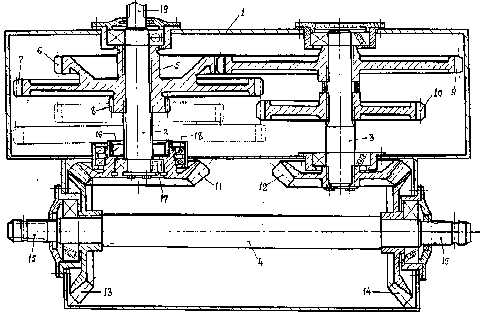

Трансмиссия включает корпус 1 (см. рисунок), входной 2, промежуточный 3 и выходной 4 валы. На входном валу подвижно смонтирован (установлен на шлицах) блок 5 из трех цилиндрических шестерен 6, 7, 8 разного диаметра. На промежуточном валу неподвижно закреплены две шестерни 9 и 10 с возможностью поочередного взаимодействия соответственно с шестернями 6 и 7 блока 5. На конце входного вала свободно (на подшипниках) посажена дополнительная коническая шестерня 11, а на конце промежуточного вала 3 неподвижно закреплена вторая дополнительная коническая шестерня 12. Обе конические шестерни находятся в постоянном зацеплении с аналогичными (с тем же числом зубьев) коническими шестернями соответственно 13 и 14 выходного вала 4. Он снабжен двумя противолежащими выходными хвостовиками 15. В коническую шестерню 11 на выходном валу 2 встроена цилиндрическая шестерня 16 с внутренним зацеплением с возможностью взаимодействия с третьей шестерней 8 (наименьшего диаметра) блока 5 шестерен. Ступица дополнительной конической шестерни 11 посажена на входном валу 2 посредством радиального подшипника 17, а наружная сторона ступицы (вместе со встроенной шестерней 16) установлена в корпусе 1 на двух конических подшипниках 18. Особенности монтажа второго конца вала 2, а также валов 3 и 4 видны из рисунка. Выходной вал 4 расположен перпендикулярно валам 2 и 3, вал 4 несет на себе раздвоенный силовой поток. Выходной вал 2 имеет выступающий за пределы корпуса хвостовик 19.

При использовании трансмиссии в составе тяжелонагруженной машины для уборки (извлечения) корней солодки вращающий момент на ротационный рабочий орган подводят с двух сторон от хвостовиков 15 выходного вала 4. Трансмиссия имеет привод от вала отбора мощности трактора - момент подводится к хвостовику 19 входного вала 2. В зависимости от сопротивления на ротационном рабочем органе, что определяется состоянием почвы, количеством и размерами корней и т.п., трансмиссия может иметь три передачи. Прямая передача от входного вала 2 на выходной вал 4 образуется, когда самая малая цилиндрическая шестерня 8 блока 5 шестерен находится в зацеплении с шестерней 16 (с внутренним зацеплением), встроенной в коническую шестерню 11, свободно посаженную на валу 2 (на рис. показано тонкими линиями). В этом варианте шестерни 8 и 16 в совокупности несут функцию зубчатой муфты, которая блокирует коническую шестерню 11 с входным валом 2. Вследствие этого момент передается от вала 2 через коническую шестерню 11 на находящуюся с ней в постоянном зацеплении коническую шестерню 13 и на выходной вал 4. Далее момент через хвостовики 15 посредством дополнительной передачи (на рис. не показано) передается на ротационный рабочий орган. Одновременно с этим коническая шестерня 14 приводит во вращение коническую шестерню 12 на валу 3. Последний вместе с шестернями 9 и 10 вращается вхолостую. Вторая (повышающая) передача образуется, когда наибольшая цилиндрическая шестерня 7 блока шестерен на входном валу 2 вводится в зацепление с шестерней 10 меньшего диаметра на промежуточном валу 3.В этом случае момент от вала 2 через шестерни 7 и 10 передается на вал 3, который приводит во вращение коническую шестерню 12. Последняя через коническую шестерню 14 передает момент на выходной вал 4 и его хвостовики 15. Другая коническая шестерня 13 на валу 4 приводит во вращение разблокированную относительно вала 2 коническую шестерню 11. Эта шестерня (вместе со встроенной шестерней 16) свободно вращается на подшипниках. Третья (понижающая) передача образуется, когда средняя по размерам цилиндрическая шестерня 6 блока на входном валу 2 вводится в зацепление с наибольшей шестерней 9 на промежуточном валу 3. Дальнейший поток мощности уже понятен.

Таким образом, всего при трех валах - при компактности и несложной конструкции - достигается три ступени изменения момента и частоты вращения с последующим их распределением на два потока.
