Номер

51-085-01

Наименование проекта

Устройство для поштучной выдачи изделий с заданным адресом

Назначение

Автоматическая выдача малогабаритных изделий, преимущественно цилиндрической формы, хранящихся после размерной сортировки в таре со сквозными ячейками.

Рекомендуемая область применения

Автоматизация технологических процессов.

Описание

Результат выполнения научно-исследовательской работы.

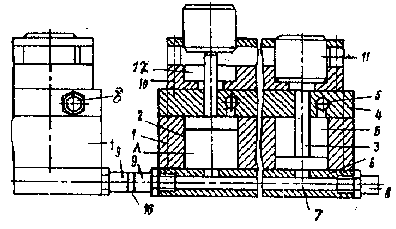

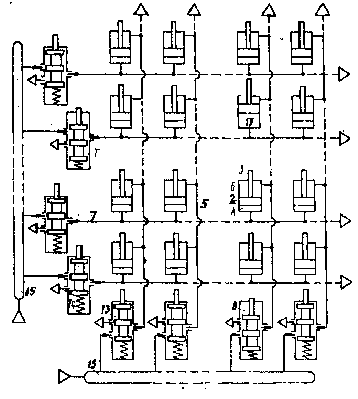

Устройство содержит корпус 1 (см. рисунок), в котором размещены пневматические цилиндры двустороннего действия 2, состоящие из поршня со штоком 3, выполняющим функции толкателя, бесштоковой полости А и штоковой полости Б. В верхней крышке 4 выполнен канал питания 5, соединяющий штоковые полости пневмоцилиндров, расположенных в каждом продольном ряду. В нижней крышке 6 есть канал питания 7, соединяющий бесштоковые полости пневмоцилиндров, расположенных в каждом поперечном ряду, корпус и крышки соединены между собой клеем и винтами. Штуцеры 8 служат для подключения каналов питания к системе управления, переходные штуцера 9, которыми снабжены концы каналов 7 и 5, - для коммутации блоков пневмоцилиндров между собой по модульному принципу. На верхнюю крышку устанавливается сменный стеллаж 10 с изделиями 11, находящимися в ячейках 12. Система управления устройства содержит нормально открытые клапанные элементы 13, подключенные к каждому продольному каналу питания штоковых полостей, и нормально закрытые клапанные элементы 14, подключенные к каждому поперечному каналу питания бесштоковых полостей. Количество клапанных элементов равно количеству соответствующих каналов питания. Все клапанные элементы соединены со стабилизированным источником сжатого воздуха. Коммутация клапанных элементов и блоков цилиндров, а также коммутация блоков пневмоцилиндров между собой осуществляется трубками. Если используется только блок цилиндров, то вместо переходного штуцера в канале питания ставится заглушка.

Устройство исключает возможность неправильного подбора изделий при их комплектовании в прецизионный узел, существенно уменьшает количество используемой распределительной пневмоаппаратуры и логических элементов управления пневмоприводами, позволяет осуществлять управление как в полуавтоматическом, так и в автоматическом режиме при подключении к ЭВМ. Устройство не влечет за собой существенных затрат, т.к. оно просто по конструкции, клапанные элементы в зависимости от режима работы могут быть выбраны из типажа аппаратуры пневмоавтоматики, выпускаемой промышленностью.
