Результат выполнения конструкторской разработки.

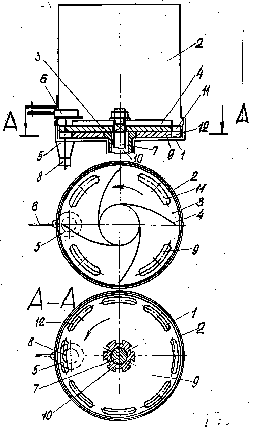

Туковысевающий аппарат содержит днище 1 (см рисунок), бункер 2, высевающий диск 3 с лопастями 4, высевающее окно 5 на днище, отражатель 6 над окном 5, привод 7 высевающего диска 3 и патрубок 8 пневмотранспортной системы. Аппарат снабжен дополнительным высевающим диском 9, который смонтирован на приводном валу 10. Диск 9 размещен между днищем 1 и высевающим диском 3. Частота вращения дополнительного диска 9 больше частоты вращения высевающего диска 3. С некоторым смещением от периферийной кромки диска 3 выполнены окна 11 для подачи порций минеральных удобрений. Аналогичные окна 12 выполнены на дополнительном диске 9. Центры окон 11, 12 и 5 выполнены с равным удалением от геометрических осей валов 7 и 10. Количество окон 12 в два раза больше количества окон 11. Толщина дисков 3 и 9 выполнена одинаковой. Приводной вал 10 выполнен полым. Соосно ему в его полости размещен привод 7 высевающего диска 3. Днище 1 посредством кронштейна смонтировано на раме орудия.

Туковысевающий аппарат работает следующим образом. Порошкообразные или гранулированные удобрения засыпают в бункер 2. Перед внесением удобрений на заданную глубину проверяют фактическую норму их высева. Для этого отражатель 6 фиксируют в одном из положений. Пользуясь общеизвестными аналитическими формулами, подсчитывают количество вносимых удобрений на один погонный метр рядка. Далее устанавливают количество оборотов приводных валов 7 и 10. При несоответствии количества поданных удобрений в патрубок 8 пневмотранспортной системы приводят корректировку положения отражателя 6. При установившемся поступательном движении почвообрабатывающего орудия получают строгое синхронное вращение лопасти 4 высевающего диска 3 и дополнительного диска 9. Лопастями 4 разрушается свод удобрений в бункере 2 и обеспечивается их поступление на поверхность диска 3. Под собственным весом каждая частица или гранула минерального удобрения западает в окно 11. Из окна 11 за счет разницы окружных скоростей дисков 3 и 9 гранулы перемещаются в окна 12 дополнительного диска 9. Окнами 12 диска 9 удобрения малыми порциями, но с большой частотой подаются в окно 5. Из окна 5 гранулы удобрений непрерывным потоком подаются в патрубок 8, а из него захватываются воздушным потоком пневмотранспортной системы и по трубопроводам перемещаются к стойкам рабочих органов почвообрабатывающей машины, которые заделывают удобрения на заданную глубину.

Таким образом, удобрения непрерывным потоком подаются в почву, обеспечивая равномерное их распределение и насыщая корнеобитаемый горизонт.
