Результат выполнения научно-исследовательской работы.

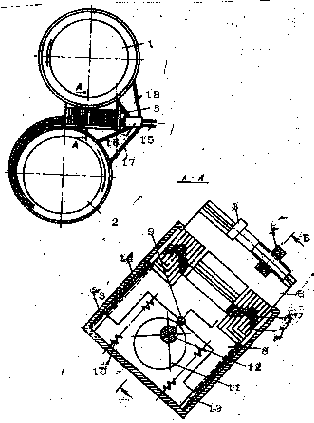

Устройство состоит из вибропитателей 1, 2 (см. рисунок) с лотками, служащими для подачи винтов 3 и шайб 4 соответственно. Между питателями расположена сборочная позиция 5, содержащая толкатели 6, установленные друг от друга на расстоянии Н, равном заданному шагу транспортирования деталей сборочного комплекта, и связанные между собой общими концентрическими рамами 7. На периферии каждой из рам 7 закреплены по два ползуна 8, которые через роликовые опоры 9 при помощи пружины 10 упруго поджаты к кулачкам 11 распределительного вала 12. Ползуны 8 установлены в направляющих 13 корпуса 14 сборочной позиции. Кулачки 11 установлены друг относительно друга с угловым смещением, величина которого равна 360°, поделенным на число рам 7. Расстояние между соседними толкателями 6 выполнено меньшим радиуса наименьшей из базовых поверхностей деталей, например стержня винта 3, что при движении толкателей 6, контактирующих со стержнем, создает момент сил, поворачивающих деталь вокруг оси и смещающих ее в направлении транспортирования, а профиль базирующих поверхностей толкателей 6 выполнен соответствующим образующих продольных профилей сборочных комплектов, находящихся в последовательных в направлении транспортирования стадиях сборки. На выходе из сборочной позиции расположен лоток 15 для отвода собранных комплектов, над которыми установлено контрольное приспособление 16 для проверки осуществления сборки, лотки 17, 18 отвода несобравшихся деталей и соответствующие питатели 2 или 1.
