Номер

51-057-01

Наименование проекта

Вибрационное бункерное загрузочное устройство

Назначение

Загрузка технологического оборудования в машиностроительной, химической и других отраслях народного хозяйства.

Рекомендуемая область применения

Автоматизация загрузки оборудования.

Описание

Результат выполнения научно-исследовательской работы.

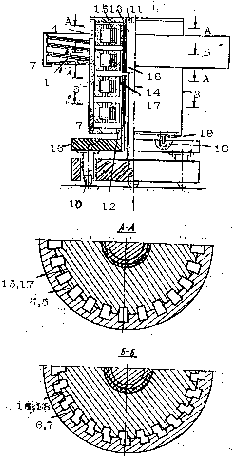

Вибрационное бункерное загрузочное устройство содержит чашу 1 (см. рисунок) со спиральным лотком 2, закрепленную на корпусе 3. На внутренней поверхности корпуса закреплены кольцевые якоря 6 и 7 электромагнитных колебаний возбудителя. Корпус 3 с чашей 1 опирается на реактивную массу, выполненную в виде двух круговых платформ 8 и 9, которые опираются на амортизаторы 10. Опора выполнена в виде двух подшипников 11 и 12 качения. Подшипник 11 закреплен на оси 13, связанной с круговой платформой 8, а подшипник 12 - на оси 14, связанной с круговой платформой 9. Ось 14 выполнена полой, внутри нее концентрично расположена ось 13. На оси 13 закреплены круговые электромагниты 15 и 16 упругой подвески и возбудителя колебаний соответственно, на оси 14 - два других круговых электромагнита 17 и 18 упругой подвески и возбудителя колебаний. На корпусе 3 чаши 1 закреплен штифт 19, который входит с зазором в отверстие 20 круговой платформы 8 и ограничивает угловое смещение чаши 1 в пределах этого зазора. Полюса электромагнитов 16 и 18 смещены в круговом направлении относительно полюсов якорей 6 и 7 соответственно.


Суммарное колебательное движение является наложением двух гармоник с соотношением частот 1:2, на чаше реализуется бигармонический закон колебаний с регулируемыми параметрами по соотношению величин амплитуд, который позволяет транспортировать находящиеся в чаше детали с высокой скоростью при отсутствии вертикальной составляющей колебаний. Отсутствие вертикальной составляющей улучшает ориентацию изделий в чаше, способствуя повышению производительности устройства.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности устройства в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.04.2001
