Результат выполнения конструкторской разработки.

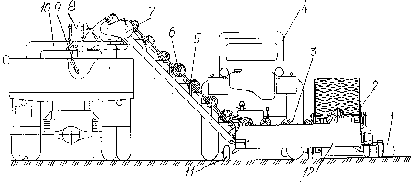

Транспортерный погрузчик-укладчик является полунавесной машиной и состоит из пассивного вкатывателя плодов 1 (см. рисунок), который состоит из планок, опирающихся на копирующие колеса. В качестве плодозахватного устройства используется стропный барабан 2, имеющий привод от вала отбора мощности. Транспортерный погрузчик состоит из двух частей - горизонтальной 3 и наклонной 5. Для предотвращения скатывания плодов на наклонной части предусмотрены эластичные ячеи 6. Погрузчик-укладчик агрегатируется с тракторами МТЗ-4. Регулировка наклона транспортера осуществляется с помощью гидроцилиндров, привод которых производится от гидросистемы трактора. В верхней части наклонного транспортера смонтирован укладчик плодов, который производит мягкую укладку их в тару или кузов транспортного средства. Мягкий укладчик состоит из цепного привода 7, цепного контура 8 и укладывающих лопастей 9. Укладка производится в кузов транспортного средства 10.

При работе и в транспортном положении погрузчик-укладчик опирается на пневматические колеса 11, закрепленные на раме 12. Технологический процесс погрузки-укладки выполняется следующим образом. Плоды, скатанные предварительно в валок, захватываются стропным барабаном и подаются на горизонтальный транспортер, который направляет их на наклонный транспортер, с которого они захватываются укладчиком и опускаются на дно тары или в кузов транспортного средства.
