Номер 51-027-01 |
|||
Наименование проекта Оросительная капельница |
|||
Назначение Использование в мелиоративных системах капельного орошения. |
|||
Рекомендуемая область применения Сельскохозяйственная мелиорация. |
|||

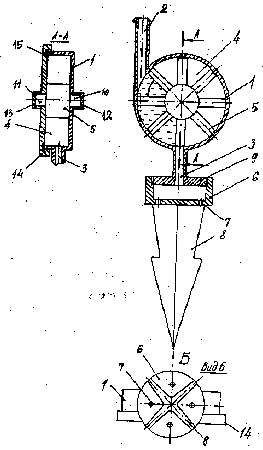

Описание Результат выполнения научно-исследовательской работы. Оросительная капельница содержит корпус 1 (см. рисунок) с входным отверстием 2 и выходным отверстием 3 со специальным внутренним водоводом 4. В полости специального водовода 4 размещен дозатор порций оросительной воды в виде лопастного колеса 5. Выходное отверстие 3 корпуса 1 гидравлически соединено с расширительной камерой 6. Донная часть расширительной камеры 6 снабжена каплеобразующими отверстиями 7. Оросительная капельница снабжена стойкой 8 для фиксирования в рабочем положении на поверхности орошаемого участка. Расширительная камера 6 и стойка 8 выполнены единой деталью из пластических материалов. Расширительная камера 6 с корпусом 1 сопряжены резьбовым фланцем 9. Лопастное колесо 5 имеет соосные цапфы 10 и 11. Колесо 5 своими цапфами смонтировано в приливах 12 и 13, соответственно корпуса 1 и резьбовой крышки 14. Сопряжение корпуса 1 и резьбовой крышки 14 уплотнено кольцом 15. Оросительная капельница работает следующим образом. Водоподводящий трубопровод на орошаемом участке соединен с магистральным трубопроводом для подачи оросительной воды. Ниппели водоподводящего трубопровода гибкими шлангами (рукавами) соединяют с входными отверстиями 2 корпусов 1 используемых капельниц. Стойкой 8 капельницу размещают рядом со стеблем возделываемой овощной культуры или сеянца (саженца, виноградного куста). При открытом вентиле вода под давлением поступает в полость специального водовода 4. При встрече с лопастью колеса 5 за счет гидравлического удара поток воды смещает (вращает) колесо. Порция воды между смежными лопастями колеса 5 приближается к выходному отверстию 3. По отверстию 3 порция воды сливается в полость расширительной камеры 6. Объем расширительной камеры 6 больше объема, образованного между смежными лопастями колеса 5 и торцовыми стенками корпуса 1 и крышки 14. Из расширительной камеры 6 по каплеобразующим отверстиям 7 на донной части камеры только под действием гравитационных сил капли строго заданных диаметров поступают в корнеобитаемый слой почвы возделываемых культур. При предельном заполнении полости расширительной камеры 6 за счет давления из сети и воздушного пространства между другими парами лопастей, колесо 5 продолжает свое вращение. Заполнение полости специального водовода оросительной водой приводит к остановке колеса 5. Это приводит к тому, что, независимо от перепада давлений сети и гидравлических ударов, капли воды из расширительной камеры 6 выдавливаются только за счет сил гравитации. По мере расхода воды из камеры 6 лопасть колеса 5 повернется на требуемый угол. Новая порция воды вновь поступает в полость камеры 6. Таким образом, независимо от давления сети с заданной частотой и требуемой нормой производится постоянный полив каждого растения. Этим достигается высокая эксплуатационная надежность оросительной капельницы. Приоритетная справка № 2001100750 от 06.01.01.
|
|||
Преимущества перед известными аналогами Повышение надежности работы оросительной системы, отсутствие экологических нарушений. |
|||
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Сокращение расхода воды на 30-50%; повышение урожайности на 20-30%. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 12.03.2001 |
