Результат выполнения конструкторской разработки.

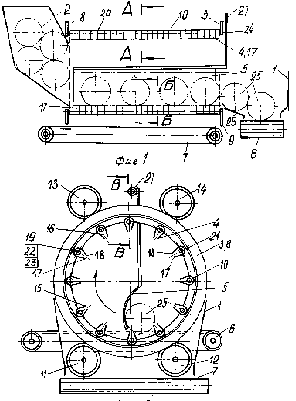

Устройство для удаления коры содержит раму 1 (см. рисунок), бункер 2, приводной барабан 3 со щетками 4 на внутренней поверхности, дополнительную щетку 5, транспортер 6 очищенных плодов и транспортер 7 очищенной коры. Рама снабжена тремя опорами, одна из которых выполнена регулируемой. Приводной барабан 3 образован пакетом вертикальных дисков 8 и 9, взаимно соединенных трубами 10. Трубы 10 с дисками 8 и 9 образуют цилиндрический сварной каркас. Диски 8 и 9 размещены на роликах 11 и 12 и поджаты парами прижимных роликов 13, 14. Один из роликов 11 выполнен приводным. В полости приводного барабана 3 на внутренней поверхности с равным шагом размещены щетки 4, образованные пакетом гибких элементов 15 в виде отрезков металлического множительного каната диаметром 6 мм. Гибкие элементы 15 в трубах 10 установлены с возможностью изменения длины рабочих участков. В каждой трубе 10 выполнена продольная прорезь 16, образующая цилиндрическую выемку, которая ограничивает рабочую длину лопасти 17 или 18 из гибких элементов 15. Гибкие элементы 15 в цилиндрической выемке каждой трубы 10 собраны с чередованием жестких нажимных шайб 19 и цилиндрических втулок 20. Цилиндрические втулки 20 выполнены из упругого материала и соединены между собой посредством шпильки 21 с гайками 22 на ее резьбовых концах 23, 24. Диаметр нажимных шайб 19 меньше внутреннего диаметра цилиндрической выемки в трубах 10. Привод ведущих роликов 11 и транспортеров 6, 7 осуществляется от одного электродвигателя и кинематически связанных узлов привода. Ролики 11 смонтированы на одной общей оси и имеют реверс для изменения направления вращения. Выходу очищенных плодов 25 из полости барабана 3 способствует лоток 26. Интенсивность очистки плодов от коры увеличивает дополнительная щетка 5, которая соединена с рамой 1 посредством шарнира 27 и может изменять свое положение.

Устройство работает следующим образом. Вымытые плоды загружают в бункер 2 и включают привод устройства. Вращение барабана 3 вынуждает перекатываться плоды 25 по расчаленным концам канатов щеток 4. Это приводит к тому, что плоды приближаются к поверхности дополнительной щетки 5, которая притормаживает и удерживает на своей поверхности плоды 25. Заостренные концы расчаленных канатов сдирают кору с поверхности плодов. Качество очищаемой поверхности и интенсивность удаления коры регулируется винтовым механизмом опор рамы 1, изменением величины продольного угла наклона рамы к горизонту. Уклон и вращение барабана 3 приводит к тому, что плоды, перекатываясь по щеткам 4, приближаются к диску 9, переваливаются через срез диска и по лотку 26 скатываются на транспортер 6 очищенных плодов. Кора и часть мякоти через щели между трубами 10 проваливается и поступает на полотно транспортера 7, который подает очищенную массу в емкости для дальнейшего использования на корм скоту.

Приоритет № 2000132850 от 26.12.2000.
