Результат выполнения научно-технической работы.

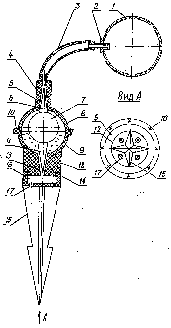

Капельница соединена с магистральным трубопроводом 1 (см. рисунок) штуцером 2 и шлангом 3. Она включает подводящий патрубок 4 с коническим запорным гнездом 5, в которое входит входная запорная коническая игла 6 шарового поплавкового клапана 7, размещенного в разъемном корпусе, состоящим из верхней 8 и нижней 9 частей, соединенных между собой болтами 10. Шаровой клапан имеет запорную иглу 11 на выходной части капельницы, а нижняя цилиндрическая часть 12 корпуса - коническое запорное гнездо 13. Цилиндрическая часть 12 корпуса соединена резьбой 14 с почвозаглубителем 15, имеющим в верхней части выемку 16 и отверстия 17.

Капельница работает следующим образом. Вода оросительной системы по магистральному трубопроводу 1 через штуцер 2 по шлангу 3 подается в подводящий патрубок 4 капельницы и заполняет разъемный корпус. В начальной стадии шаровой поплавковый клапан 7 под действием силы веса опирается на запорную коническую иглу 11, перекрывает запорное коническое гнездо 13 и выход воды в выемку 16. По мере заполнения водой корпуса шаровой клапан 7 всплывает, запорная игла 6 перекрывает запорное гнездо 5, а коническая игла 11 открывает выходное запорное гнездо 13. Порция воды, находящаяся в корпусе поступает в выемку 16 и через отверстия 17 в почву. Ребра почвозаглубителя 15 способствуют равномерному распространению воды во все стороны и увлажнению почвы по всему корнеобитаемому горизонту. По мере слива воды из корпуса поплавок под действием силы тяжести опускается, игла 6 открывает входное отверстие, и вода из магистрального трубопровода 1 поступает в корпус. Таким образом, капельница будет работать автоматически, обеспечивая порционную подачу воды.
