Номер

50-025-01

Наименование проекта

Примыкание кровельного ковра к кирпичным парапетным стенам высотой более 500 мм

Назначение

Повышение надежности и долговечности рулонных кровель

Рекомендуемая область применения

Устройство и ремонт рулонных кровель жилых, общественных и промышленных зданий

Описание

Результат выполнения НИР.

У известных аналогов данного узла примыкания к кирпичным парапетным стенам высотой более 500 мм недостатком является ненадежное закрепление кровельного ковра и защитного фартука к парапетной стене. Под воздействием ветровой нагрузки происходит постепенное расшатывание крепления и в результате этого - отслоение защитного фартука и кровельного ковра от парапетной стенки, открывая доступ дождевых и талых вод в кровельные слои.

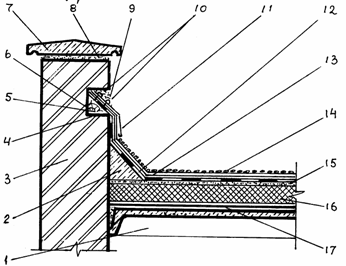

На рисунке показан узел примыкания кровельного ковра к кирпичным парапетным стенам высотой более 500 мм.

После монтажа плит покрытия 1 производят кладку парапетной стены 3 и на высоте 200 мм выше набетонки 2 оставляют продольный паз 4 шириной125мм, а парапетную стенку доводят до проектной отметки. На слой цементного раствора 8 укладывают железобетонные парапетные плиты 7 со слезниками. Выполняют пароизоляционный 17, теплоизоляционный 16 слои и выравнивающую стяжку 15 из цементного раствора марки 50 толщиной 30 мм. Устраивают набетонку 2 из легкого бетона высотой 300 мм и с наклонной боковой поверхностью под углом 45 ⁰. По слою цементного раствора 6 и паз 4 укладывают деревянные рейки 5 треугольного сечения по всей длине парапетной стены. Производят наклейку основных 12 и дополнительных 13 гидроизоляционных слоев кровельного ковра, заводя их в паз и приклеивая к наклонной поверхности деревянной рейки. Устанавливают защитный фартук 11 из оцинкованной кровельной стали и вместе с кровельным ковром прибивают гроздями 10 к деревянной рейке. Оставшееся пространство паза заполняется цементным раствором 9 с добавлением ускорителя твердения. Выполняется защитный слой 14 кровли из гравия мелкой фракции.

Устройство узла примыкания кровельного ковра к кирпичным парапетным стенам высотой более 500 мм позволяет прочно закрепить кровельный ковер и защитный фартук к парапетной стене и надежно защитить его от дождевых и талых вод, а это дает возможность значительно повысить срок службы рулонных кровель.

Теоретические и экспериментальные положения по устройству узла примыкания данной конструкции на крышах зданий апробированы на кафедре "Технология строительного производства" ОГУ.
