Результат выполнения НИР.

У известных аналогов данного узла крыши недостатком является ненадежное закреплениекровельного ковра и металлическогокомпенсатора к кирпичным стеночкам деформационного шва. Под воздействием систематических нагрузок,вызываемых хождением людей и ветром, происходит постепенное расшатывание крепления иотставание кровельного ковраот указанных стеночек, открывая доступ воды в кровельные слои.

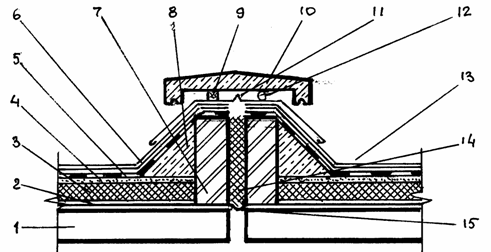

На рисунке показано примыкание кровельного ковра к стеночкам деформационного шва и установка парапетной железобетонной плиты.

После монтажа плит покрытий 1 производится устройство двух стеночек 7изкирпича или легкого бетона на проектную высоту. Затем выполняются пароизоляционный 2, теплоизоляционный 3 слои и выравнивающая стяжка 4 из цементного раствора толщиной 30 мм. Устраивают набетонку 8 из легкого бетона под углом 45 ⁰ на высоту до верха стеночек. При устройстве пароизоляционного слоя между плитами покрытий в месте деформационного шва устраивается компенсатор 15 из рулонного материала. Пространство между стеночками заполняется минераловатной плитой 14 доверха стеночек. Затем наклеиваются основные гидроизоляционныеслои5,в том числе и по наклонной части набетонки и по верху стеночек, как пoказанoна рисунке. Наклеиваются дополнительные гидроизоляционные слои 6 с устройством гибкого компенсатора 11.

На верхней поверхностистеночекдеформационного шва устанавливают антисептированный деревянный брусок 9 сечением 5х6 смповсей длине стеночки (иногда 2 бруска), а на второй стеночке - круглуюметаллическуютрубу 12 диаметром 57 мм, покрытуюaнтикоррозионнымсоставом. На эти два элемента укладывают железобетонные парапетные плиты 10 специальной формы. После завершения указанныхpaботвыполняется защитный слой 13 кровли изгравиямелкой фракции.

Устройство деформационных швов с помощью пригрузакровельного ковра железобетоннойплитой позволяет прочно закрепить кровельныйковерк верху стеночек деформированного шва и надежно защититъего от дождевых и талых вод, а это дает возможностьзначительно (не менеечем в 2 раза) повысить срокслужбы рулонных кровель.

Устройство деформационных швов на крышах
