Результат выполнения НИР.

У известных аналогов данного примыкания недостатком является ненадежное закрепление кровельного ковра и защитного фартука к металлической трубе. Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и последующее отслоение кровельного ковра от металлической трубы, а это открывает доступ талых и дождевых вод в кровельные слои.

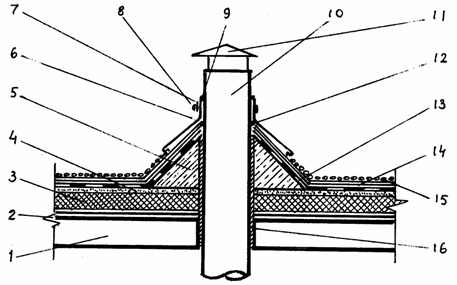

На рисунке показано примыкание кровельною ковра к металлическим трубам.

После монтажа плит покрытий 1 устанавливают металлическую трубу 10 в отверстие в плите покрытия. Заделывают зазор между трубой и стенками отверстия минеральной ватой 16. Выполняют пароизоляционный 2 и теплоизоляционный 3 слои кровли, а также и выравнивающую стяжку 4 толщиной 30 мм из цементного раствора марки 100. Устраивают набетонку 5 из легкого бетона высотой 300 мм и с уклоном 45°. Наклеивают основные 13 и дополнительные14гидроизоляционные слои кровли с учетом наклеивания их по наклонной части набетонки. Верх кровельного ковра заделывают герметиком 12. Устанавливают защитный фартук 6, выполненный из оцинкованной кровельной стали, и прижимают его к металлической трубе прижимной полосой 7 путем стягивания болтом 8, которые предварительно оцинкованы в заводских условиях. Верх защитного фартука промазывается герметиком 9. На металлическую трубу устанавливается металлический защитный колпак 11. Выполняется защитный слой 15 кровли из гравия мелкой фракции.

Устройство примыкания кровельною ковра к металлическим трубам данной конструкции позволяет прочно закрепить фартук к металлической трубе и надежно защитить его от попадания талых и дождевых вод, а это дает возможность значительно (не менее чем в 2 раза) повысить срок службы рулонных кровель.

Теоретические и экспериментальные положения по устройству примыканий данной конструкции на крышах зданий апробированы на кафедре "Технология строительного производства" ОГУ.

Примыкание кровельного ковра к металлической трубе
