Инновации бизнесу. Узел примыкания кровельного ковра к вентиляционным шахтам

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

50-016-01

Наименование проекта

Узел примыкания кровельного ковра к вентиляционным шахтам

Назначение

Повышение надежности и долговечности рулонных кровель

Рекомендуемая область применения

Устройство и ремонт рулонных кровель жилых, общественных и промышленных зданий

Описание

Результат выполнения НИР.

У известных аналогов примыкания кровельного ковра к вентиляционным шахтам недостатком является ненадежное закрепление кровельною ковра и защитного фартука к вентиляционным шахтам.Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и последующее их отслоение от вентиляционных шахт, а это открывает доступ талых и дождевых вод в кровельные слои.

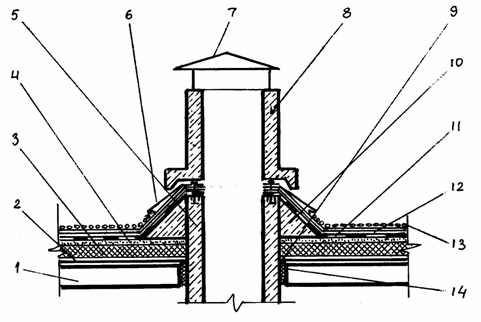

На рисунке показано примыкание кровельного ковра к вентиляционной шахте.

После монтажа плит покрытий 1, устанавливают элементы вентиляционной шахты 5 и заделывают минеральной ватой 14 зазор между шахтой и стенками отверстия. Сверху этот зазор заделывают герметиком 9. Устраивают пароизоляционный 2 и теплоизоляционный 3 слои кровли, а также выравнивающую стяжку 4 толщиной 30 мм из цементного раствора марки 100. Затем выполняют набетонку 10 из легкого бетона высотой 300 мм и с уклоном 45°. Наклеивают основные 11 и дополнительные 12 гидроизоляционные слои, в том числе и по наклонной части набетонки и по верхней (горизонтальной) части вентиляционной шахты. Устанавливают защитный фартук 6, выполненный из оцинкованной кровельной стали. Сверху устанавливают на слой цементного раствора специально изготовленную верхнюю часть 8 вентиляционной шахты из железобетона и с металлическим защитным колпаком 7, которая прижимает верхнюю часть кровельного ковра и защитного фартука к вентиляционной шахте. Выполняют защитный слой 13 кровли из гравия мелкой фракции.

Устройство примыкания кровельного ковра к вентиляционным шахтам данной конструкции позволяет прочно закрепить кровельный ковер и защитный фартук к вентиляционной шахте и надежно защитить его от попадания талых и дождевых вод, а это дает возможность значительно (не менее чем в 2 раза) повысить срок службы рулонных кровель.

Теоретические и экспериментальные положения по устройству примыкания кровельного ковра к вентиляционным шахтам разработанной конструкции апробированы на кафедре "Технология строительною производства" ОГУ.
