Результат выполнения НИР.

У известных аналогов данной заделки недостатком является ненадежное заделывание мест выхода анкерных стержней через кровельный ковер. Под воздействием ветровых и механических нагрузок происходит постепенное разрушение мест заделки, а это открывает доступ дождевых и талых вод в кровельные слои.

На рисунке показана заделка мест выходаaнкерныxстержней через кровельный ковер.

В процессе кирпичной кладки наружных стен 1нaпроектной отметке закладываем анкерные стержни 2, верх которых должен быть на 150-200 мм выше кровли. Верхняя часть анкерных стержней покрывается антикоррозионным составом. Устанавливаются карнизные железобетонные плиты 21 и производится монтаж плит покрытий 19, по которым устраивается пароизоляционный слой 18. Выполняются теплоизоляционный слой 17 и выравнивающая стяжка 16 толщиной 30 мм из цементного раствора марки 100. Оформляется карниз - устанавливаются карнизные костыли 4, устраивается карнизный свес 5 и настенный желоб 7 с помощью крюка 6. Костыли и крюки предварительно оцинковываются, а карнизный свес и настенный желоб выполняются из оцинкованной кровельной стали. Наклеиваются основные и дополнительные слои 15 рулонной кровли. Места выхода анкерных стержней заливаются составом 9 (битум 75%, сера 25%) и сразу же на стержни сверху надевается металлический колоколообразный элемент 8 с таким расчетом, чтобы все внутреннее пространство было заполнено плотно указанным составом. Привариваются к верхней части анкерных стержней вертикальные стержни 11, к которым привариваются элементы ограждения 13. Устраивается защитный слой 14 кровли из гравия мелкой фракции. Неплотности между металлическими элементами 8 и анкерными стержнями заделываются строительным герметиком 20.

Устройство заделок мест выхода анкерных стержней с помощью металлических элементов позволяет плотно закрепить кровельный ковер к основанию и надежно защитить его от попадания талых и дождевых вод, а это дает возможность значительно (не менее чем в 2 раза) повысить срок службы рулонных кровель.

Теоретические и экспериментальные положения по устройству мест заделок с помощью металлических элементов апробированы на кафедре "Технология строительного производства" ОГУ.

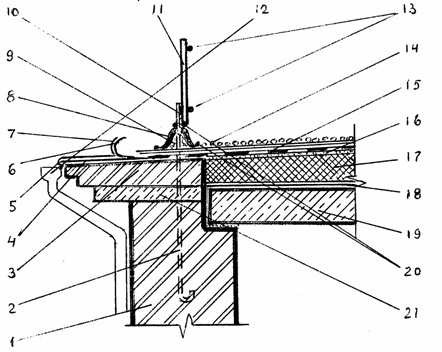

Заделка мест выхода анкерных стержней через кровельный ковер:

1.Кирпичная стена 12. Водосточная воронка

2.Анкерный стержень 13. Элементы ограждения

3.Карнизная часть стены 14. Защитный слой кровли

4.Металлический костыль 15. Кровельный ковер

5.Металлический свес 16. Выравнивающая стяжка

6.Металлический крюк 17. Теплоизоляционный слой

7.Настенный желоб 18. Пароизоляционный слой

8.Металлический элемент 19. Плита покрытия

9.Уплотняющий состав 20. Герметик

10.Сварочный шов 21. Карнизная железобетонная плита

11.Стержень ограждения
