Результат выполнения НИР.

У известных аналогов данного крепления недостатком является ненадежное закрепление кровельного ковра и защитного фартука к трехслойным стеновым панелям. Под воздействием ветровых и механических нагрузок происходит постепенное расшатывание элементов крепления и в дальнейшем отставание от стеновых пане­лей, а это открывает доступ талых и дождевых вод в кровельные слои.

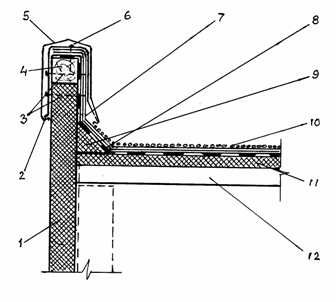

На рисунке показано крепление защитного фартука и кровельного ковра к трехслойным стеновым панелям из легких металлических элементов.

После монтажа трехслойных стеновых панелей 5 и конструкций покрытия 12 производится наклеивание на битумной мастике плитного утеплителя 11. Выполняется наклонный бортик 9 из плит утеплителя высотой 300 мм и с уклоном 45°. В верхней части стеновых панелей просверливаются отверстия диаметром 12 мм с шагом 600 мм. Сверху на стеновые панели укладывается деревянный антисептированный брусок 4 толщиной, равной толщине стеновой панели, и высотой80мм. Наклеиваются основные 8 и дополнительные 7 гидро­изоляционные слои по наклонной, вертикальной поверхностям и по наклонной части деревянною бруса. Просверливаются отверстияЖ12мм на отметке 50 мм ниже верха деревянного бруса с шагом 600 мм по одной вертикали с ранее просверленными отверстиями. Устанавливают металлические П-образные костыли 2, ранее оцинкованные в заводских условиях и с просверленными отверстиямиЖ12мм. В эти отверстия устанавливают оцинкованные металлические болты 3Ж10мм и закручивают гайки, прижимая верх кровельного ковра и деревянный брусок, а также и боковую вертикальную часть кровельного ковра к стеновой панели. В промежутках между костылями верх кровельного ковра прибивается гвоздями с шайбами 6 к дерeвяннoмy брусу. Затем устанавливается защитный фартук 5, изготовленный из оцинкованной кровельной стали. Выполняется защитный слой 10 кровли из гравия мелкой фракции.

Устройство крепления защитного фартука и кровельною ковра к стеновым панелям из легких металлических элементов позволяет прочно закрепить их и надежно защитить данный узел примыкания от попадания талых и дождевых вод , а это дает возможность значительно (не менее чем в 2 раза) повысить срок службы рулонных кровель.

Крепление защитного фартука к трехслойным стеновым панелям из легких металлических элементов
