Номер

48-056-01

Наименование проекта

Приемное устройство системы RDS для рекламно-информационных табло

Назначение

Прием сообщений по каналу RDS на частотах работающих FM передатчиков, декодирование принятых сообщений и вывод полученной информации на информационное табло различного типа.

Рекомендуемая область применения

Рекламно-информационные табло стационарного, передвижного и мобильного базирования. Информационные терминалы служб экстренного вызова, в том числе и мобильные. Информационные табло управления дорожным движением на транспортных магистралях.

Описание

Результат выполнения конструкторской или технологической разработки.

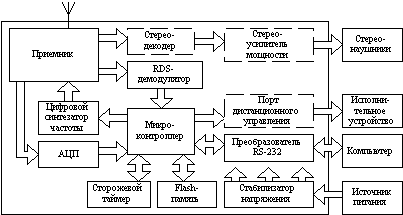

Устройства в зависимости от назначения выпускаются в виде нескольких типовых модификаций. На рисунке 1 представлена структура базового приемного устройства fora. Штриховой линией на рисунке представлены блоки приемного устройства, которые исключаются в некоторых модификациях

Рис.1. Структура базового приемного устройства fora.

Приемные устройства fora конструктивно реализованы в виде отдельного модуля размером 150х80х30 мм. На корпусе устройства располагаются разъем для подключения внешней антенны 75 Ом, светодиодные индикаторы режимов работу устройства, разъем для подключения источника питания и разъем интерфейса rs232. По желанию заказчика может быть установлен разъем дистанционного управления и разъем для подключения стереонаушников.

Приемные устройства fora состоят из блока приемника и блока управления. Приемник реализован на одной микросхеме по стандартной схеме с входным усилителем и аттенюатором. Перестройка приемника осуществляется с помощью синтезатора частоты. Устройство управления реализовано на микроконтроллере. Микроконтроллер управляет работой синтезатора, декодераrdsи интерфейсаrs232. Для получения стереосигнала в приемное устройство может быть введен модуль декодирования и усиления стереосигнала.

Приемные устройстваfora-2004 поддерживают все основные параметры стандарта rds независимо от региона работы.

Связь приемного устройства с информационным табло осуществляется с помощью байт-ориентированного протокола с интерфейсом rs-232 и предоставляет полноценные возможности для управления всеми режимами его работы.

Число принимаемых символов в одном сообщении не ограничено.

Возможна поддержка всех эффектов информационных табло: изменение скорости и направления перемещения текста, изменение цвета и размера текста, звуковые эффекты.

rds-приемник обеспечивает контроль достоверности принимаемой информации в целях предотвращения отображения сообщений, принятых с ошибками.

Передача текстовых сообщений, предназначенных для отображения на информационном табло, производится любым способом, поддерживаемым службой пейджинга. В настоящее время доступны способы передачи текстовых сообщений через оператора службы пейджинга по телефонному каналу и через сеть "Интернет", в том числе с удаленного терминала через коммутируемую телефонную линию.

Основные преимущества системы:

§Удобство и простота передачи информации на табло

§Доступность этой услуги практически для любого частного лица или организации

§Высокая оперативность передачи информации (секунды!)

§Мобильность информационных табло в радиусе действия мощных широковещательных УКВ радиостанций

§Низкая себестоимость услуг по передаче информации

Преимущества перед известными аналогами

Возможность работы с различными типами информационных табло. Применение для передачи информации 5 группы стандарта RDS.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)
