Результат выполнения конструкторской или технологической разработки.

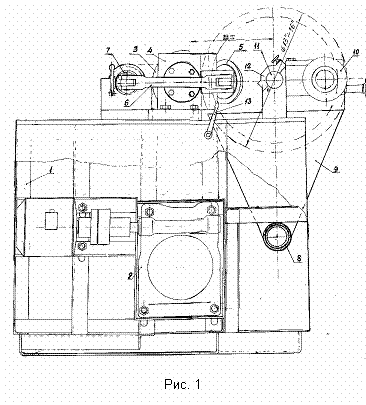

Стенд включает в себя каркас 1, в котором размещен привод 2. Вращение от него передается на ведущий ролик 3, смонтированный на двух опорах 4. В них же находятся шарниры деформирующих роликов 5. Перемещение деформирующих роликов осуществляется через систему рычагов 6 винтовой парой 7. В плоскости перемещения двух деформирующих роликов 5, но на качающейся относительно оси 8 кулисе 9 смонтирован третий деформирующий ролик 10. Исправляемый диск устанавливается на оправке 11, которая вращается в опорах 12 кулисы. При обкатке диска кулиса фиксируется замковым устройством, управляемым от рукоятки 13.

Автомобильный диск устанавливается и крепится на конусе оправки 11, которая вкладывается в опоры 12 кулисы 9. При этом ролик 10 отведен от диска так, чтобы оправка с диском свободно перемещалась в осевом направлении. Ведущий ролик 3 состоит из двух половин и настраивается на определенную ширину диска перемещением подвижной половины ролика относительно неподвижной. После настройки ролика включают его вращение и затем вручную подводят кулису 9 с установленным на ней диском до касания диска с ведущим роликов. За счет свободного осевого перемещения оправки 11 диск самоустанавливается относительно ведущего ролика 3. Поворотом рукоятки 13 закрывается замковое устройство, чем обеспечивается прижатие исправляемого диска к ведущему ролику с определенным усилием. Если визуально заметно торцевое биение диска («восьмерка»), то необходимо вначале устранить его. Для этого деформирующий ролик 10 подводится к внутренней реборде диска и осевым перемещением ролика осуществляют нажатие на вращающийся диск до полного устранения торцевого биения. Теперь можно исправлять реборды. Для этого деформирующие ролики 5 подводят до соприкосновения с поверхностью реборд и винтовой парой 7 создают через них силу давления на внутреннюю поверхность реборд. Прокатка исправляемого диска при постоянном прижатии его к ведущему ролику приводит к исправлению всех дефектов по периферии реборд. Качество правки контролируется визуально. По окончании правки привод выключают; вращение ведущего ролика и диска прекращается. Рукоятка 13 поворачивается против часовой стрелки, при этом освобождается замковое устройство. Кулиса 9 с диском отводится вручную вправо и диск снимается с оправки 11.

Благодаря рациональной схеме восприятия усилий стенд нетрудоемок в изготовлении и удобен в эксплуатации. Перестройка его на любой типо-размер диска исключительно проста.

Приобрести документацию и заказать стенд можно по адресу: 173021, Великий Новгород, пр. Мира, д. 34, к. 2, кв. 76 Тамбулатову Борису Яковлевичу.
