Кодер rds предназначен для формирования сигнала rds системы. Кодерrdsформирует поднесущую 57 кГц с модуляцией информационным сигналом для радиовещательныхfmпередатчиков. Управление кодером осуществляется с персонального компьютера с помощью специализированного программного обеспечения.

Структурная схема кодера представлена на рис.1. Кодер rds fora-600 состоит из трех основных блоков:

·блока процессора,

·схемы ФАПЧ,

·блока формирования выходного сигнала.

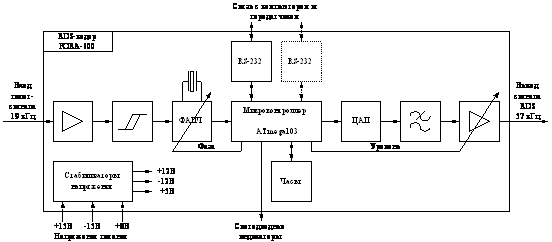

Рис.1. Структура кодераrds.

Блок процессора реализован на базе микроконтроллера atmega103, включающего в себя 8-битный процессор, 128 КБайт памяти программ, 4 КБайта ОЗУ и 4 КБайта энергонезависимой памяти. Наличие энергонезависимой памяти позволяет сохранять все настройки кодера при выключении питания. Для связи кодера с ПЭВМ и передатчиком в блоке процессора предусмотрены два канала rs232, подключаемые к разъемам Х1 и Х2 соответственно. Часы реального времени с внутренним источником питания и внутренним кварцевым резонатором позволяют кодеру отслеживать время даже при выключении питания. Микроконтроллер может синхронизировать часы от внешнего источника (ПЭВМ). Цепь слежения за состоянием источника питания позволяет заранее оповещать микроконтроллер о выключении питания для сохранения аварийного протокола.

Блок формирования выходного сигнала предназначен для получения rds сигнала с частотой 57 кГц. Этот блок содержит двухканальный 8-разрядный ЦАП для формирования формы сигнала, фильтр высоких частот, управляемый аттенюатор и выходной усилитель сигнала. Микроконтроллер вычисляет форму rds сигнала, соответствующую rds-данным, принятым от ПЭВМ, и записывает эти данные в формирующий ЦАП. Запись данных производится с частотой дискретизации, равной 114 кГц. Затем сигнал фильтруется с помощью ФНЧ, который сглаживает сигнал и понижает уровень побочных составляющих сигнала. Вторая часть 8-разряднго ЦАП используется как программируемый аттенюатор сигнала. В кодере имеется возможность изменения амплитуды сигнала от 0 до 8В с дискретом 40 мВ. Выходной усилитель используется для согласования кодера с передатчиком через разъем Х8.

Схема ФАПЧ предназначена для формирования сигналов синхронизации микроконтроллера. Схема содержит усилитель-ограничитель входного сигнала, поступающего на разъем Х7. Сформированный сигнал с частотой 19 кГц поступает на цифровую схему ФАПЧ. Эта схема позволяет регулировать фазу rds сигнала по отношению к пилот-сигналу в пределах±180°с шагом 6°.

Питание кодера осуществляется от внутреннего источника с напряжениями +8В, +15В и -15В. Внутренние стабилизаторы формируют необходимые внутренние напряжения +5В, +12В, -12В и опорное напряжение ЦАП.

Для индикации режимов работы используются три светодиодных индикатора, подключаемые к разъему Х4. Один из индикаторов подключен к источнику питания +5В, а остальные два светодиода индицируют различные режимы работы микроконтроллера.
