Результат выполнения конструкторской или технологической работы.

Многие старые и реконструируемые здания жилого и промышленного фонда, а также памятники архитектуры нуждаются в усилении фундаментов. С этой целью в НовГУ разработана, изготовлена и испытана в промышленных условиях установка безударного погружения фундаментных свай с помощью вдавливания гидравлическими цилиндрами - домкратами.

Установка комплектуется: специальной разборной рамой, состоящей из 5 элементов, что облегчает транспортировку и перенос конструкции; гидравлическим домкратом; насосной станцией, легкими переносными настилами с направляющими для ходовых колес и тележкой с захватами для подъема и перестановки рамы в собранном состоянии на новое место вдавливания очередной сваи.

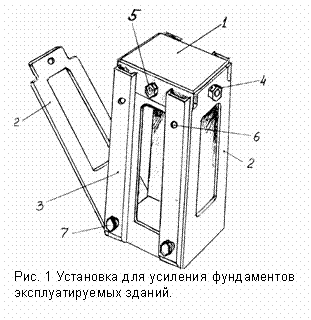

Рама (Рис. 1) собирается из 5 плит сварной конструкции. Верхняя плита служит для соединения вертикальных боковых 3 и фронтальных 2 плит и является опорой для подошвы гидродомкрата. Все вертикальные плиты снабжены окнами для возможности установки через них очередного отрезка трубы, формирующего сваю и приварки ее к уже вдавленному грунт участку сваи.

Фронтальные плиты в нижней части соединены с боковыми плитами шарнирно и могут откидываться до горизонтального положения. В рабочем положении они закрепляются чайками 4. Боковые плиты 3 крепятся к верхней плите специальными болтами, приваренными к верхней плите, и гайками 5. На двух противоположных сторонах периметра верхней плиты на всей длине имеются прямоугольные угольные пазы, в которые входят аналогичного сечения призматические выступы (типа призматической шпонки). Такое решение защищает болты от среза и исключает возможность скручивания всей рамы.

В случае недопустимости использования веса конструкции реставрируемого здания для восприятия силы реакции, необходимой для вдавления сваи, следует использовать анкерные захваты, известные в строительной практике.

Крепление рамы к анкерным захватам производится специальными хомутами, которые устанавливаются на 4-х силовых болтах у нижнего основания рамы.

Гидравлический домкрат (аэродромный) двойной гидравлический и с дополнительной винтовой раздвижностью развивает усилие до 65 т.с. Он подвешивается внутри рамы пятой вверх (штоками) вниз до упора в верхнюю плиту и фиксируется там 2-мя штырями, которые проходят через 4 отверстия в боковых плитах.

Насосная станция состоит из двигателя постоянного тока напряжением 26 В и потребляемым током не более 180 А; плунтерного насоса; масляного бака; контрольно-измерительной аппаратуры и аппаратуры управления.

Поскольку работы ведутся в весьма стесненных тяжелых условиях особое внимание было обращено на снижение трудоемкости работ, снижение веса конструкции (использование авиационного оборудования), технике безопасности. Однако изготовить раму из легких сплавов не представилось возможным.

Данная установка позволяет усиливать фундамент без перерыва в эксплуатации и не только по периметру сооружения, но и его внутренней части.
