Результат выполнения конструкторской разработки.

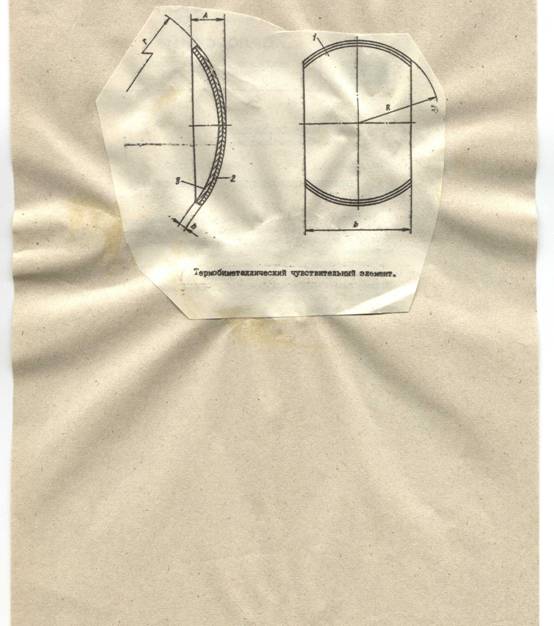

Чувствительный элемент содержит биметаллическую сферическую мембрану с радиусомrи толщинойh. Активный слой 2 расположен на выпуклой стороне мембраны, пассивный слой 3 - на вогнутой.

Элемент работает следующим образом.

При повышении температуры контролируемой среды выпуклость находится на активной стороне. Контакты электрической цепи прибора разомкнуты. С понижением температуры выпуклость должна быть на пассивной стороне. При этом происходит мгновенное скачкообразное изменение положения выпуклости, благодаря чему происходит замыкание контактов прибора. При новом повышении температуры контролируемого объекта снова происходит мгновеннон изменение положения выпуклости с пассивной на активную сторону. Возможна работа элемента в обратном направлении: при охлаждении - размыкание, при нагревании - замыкание контактов.

Однакополучение сферы у таких мембран, которая соответствовала бы заданным температурным параметрам прибора, является затруднительным. Причиной является несовершенство технологии получения термобиметаллов, когда после прокатки активный и пассивный слой в одном сечении имеют одну толщину, в другом - другую, что определяет различную жесткость термобимнталлических чувствительных элементов. Выход годных мембран до 90-95% можно обеспечить за счет изменения конструкции мембран. Термочувствительный элемент имеет боковую поверхность, образованную двумя дугами радиусомr, сопряженным с двумя параллельными сторонами, направленными вдоль проката исходного биметалла и расположенными на расстоянии друг от друга

в = 1,4142r

Имеется теоретическое обоснование формы и размеров мембраны.
