Результат выполнения кострукторской разработки.

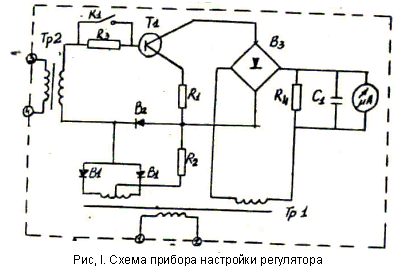

Прибор представляет собой фазочувствительный указатель, собранный на транзисторе Т1, работающем в режиме с общим эмиттером. Выходной сигнал датчика поступает на клеммы 3-4 трансформатора, который служит для индуктивного разделения входных цепей от усилителя и для повышения сопротивления усилителя, приведенного к первичной обмотке. Источником смещения, задающим рабочую точку транзистора, служит напряжение, снимаемое с диода В2. Ток в диод В2 в прямом направлении задается сопротивлениемr2 от источника напряжения, состоящего из обмоткиiiсилового трансформатора Трi и выпрямительных диодов В1. Применение германиевого диода в качестве источника смещения улучшает температурную стабильность усилителя.

Первичная обмотка трансформатора питается напряжением 12В от обмотки питания датчика. Сопротивление в эмиттере r1 повышает входное сопротивление и улучшает температурную стабильность усилителя.

Коллектор триода питается переменным напряжением от обмоткиiiiсилового трансформатора Трi. Нагрузка усилителя r4 включена последовательно с источником напряжения переменного тока и шунтирована емкостью С1 для выделения на нагрузке постоянной составляющей напряжения. Выпрямитель В3, собранный по мостовой схеме на четырех диодах, коммутирует ток нагрузки через трансформатор Т1 в одном направлении в каждый полупериод сетевого напряжения.

При отсутствии входного сигнала токи коллектора в каждый полупериод равны и протекают в нагрузке по разным направлениям, т.е. постоянная составляющая в нагрузке при отсутствии сигнала равна "0".

Стрелка миллиамперметра, подключенного к выходу усилителя, будет находиться при этом в среднем (нулевом) положении. При наличии выходного сигнала датчика (на кл. 3-4 прибора) ток коллектора в один полупериод увеличивается, а в другой уменьшается. В нагрузке усилителя выделяется постоянная составляющая напряжения, пропорциональная разности токов. Стрелка миллиамперметра при этом укажет на наличие выходного сигнала датчика.

Перемещением плунжера датчика добиваются перемещения стрелки миллиамперметра в среднее (нулевое) положение. Это свидетельствует о том, что выходное напряжение датчика равно "0", т.е. установлен "0" датчика. Грубая установка "0" осуществляется при разомкнутом переключателе К1. Для более точной установки "0" переключатель К1 переводится в замкнутое положение.

Номиналы радиодеталей, задействованных в схеме прибора: r1=100 Ом; r2=4,7 кОм; r3=2,2 кОм; r4=33 кОм. Диоды В1, В2-Д7г; В3-Д102. Транзистор Т1-МП 40А. Конденсатор - С1-К-50-6, 50 мкФ, 25 В.

Настройку регуляторов по сравнению с предыдущим методом осуществляет один человек, что увеличивает точность и сокращает время установки "0" датчика и в конечном итоге выражается в более качественной работе регулятора.
