Номер 39-116-01 |
|
Наименование проекта Устройство контроля напряжения |
|
Назначение Контроль напряжения источников питания постоянного тока и формирование выходного сигнала при снижении контролируемого напряжения до установленной пороговой величины. |
|
Рекомендуемая область применения Процессы автоматизированного контроля и управления электропитающих установок с заземленным плюсом. |
|

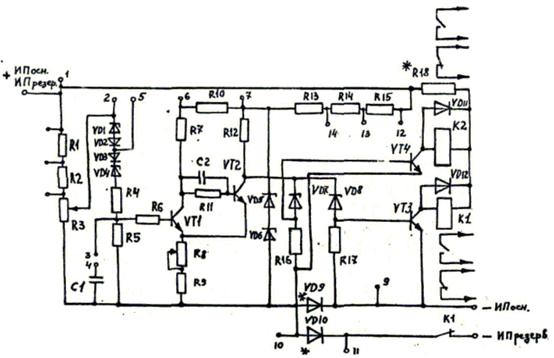

Описание Результат выполнения конструкторской разработки. Устройство состоит из двух основных частей: триггера Шмидта и двух усилителей постоянного тока, работающих в ключевом режиме. В коллектурную цепь усилителей включены исполнительные реле. Питание устройства осуществляется от двух источников питания - основного и резервного. При пропадании напряжения в основном источнике питания отпускается реле Кi, подключается источник резервного питания и осуществляется его контроль. Величина контролируемых напряжений может быть разная. Разность контролируемых напряжений компенсируется набором диодов либо стабилитронов, включаемых последовательно с диодамиvД9,vД10. При появлении напряжения основного источника за счет меньшего напряжения включения стабилитронаvД8 срабатывает реле Кi, которое отключает резервный источник питания. Реле К2 выключается, так как напряжение включения vД7 большеvД8. Устройство контроля напряжения включается на номинальные контролируемые напряжения 24, 48 и 60В в зависимости от перемычек на входноми делителе. При включении гасящих резисторов и делителя для питания устройства контроля напряжния контролируемое напряжение можно довести до 250 В.
|
|
Преимущества перед известными аналогами Преимущество данного устройства по сравнению с аналогами заключается в возможности контроля двух напряжений, причем порог контролируемых напряжений каждого можно менять в широких пределах и отличных друг от друга. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Контроль автоматизирован на 100%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 24.05.2001 |
