ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 39-108-01 |
|
Наименование проекта Фазовый компаратор с повышенной надежностью |
|
Назначение Надежное определение момента совпадения фаз синхронизируемых напряжений. |
|
Рекомендуемая область применения Устройства автоматической синхронизации передвижных электростанций, применяется также на электротехнических объектах (тепловые электростанции, электрические сети). |
|

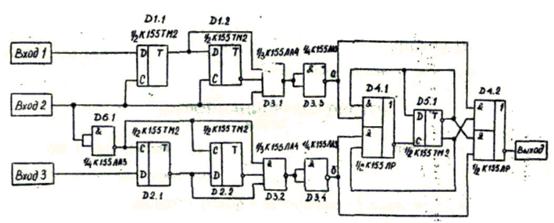

Описание Является результатом выполнения конструкторской разработки. Компаратор построен по принципу цифрового анализа количественных соотношений импульсов между одноименными фронтами двух анализируемых импульсных последовательностей. Фазовый компаратор состоит из центральной части, формирующей импульс совпадения фаз на элементах Д4, Д5, и устройства формирования несовпадающих фронтов на элементах Д1; Д2; Д3; Д6. На "Вход 1" и "Вход 2" поступают прямоугольные импульсы, сформированные по синусоидам двух сравниваемых напряжений. На "Вход 2" поступают высокочастотные тактовые импульсы. В результате сдвигов входных импульсов, происходящих по тактовым импульсам на триггерах Д1,1; Д1,2 и Д2,1; Д2, в точках "а" и "б" схемы формируются короткие импульсы, соответствующие передним фронтам импульсов и несовпадающие во времени, в результате чего и достигается повышение надежности фиксации момента совпадения фаз. Состояние триггера 5.1 указывает, на какой из входов элемента Д4.1 пришел последний импульс. Своими выходами триггер Д6.1 запрещает поступление через элемент Д4.1 на свой вход импульса, вторично пришедшего на один и тот же вход логической схемы Д4.1 в промежутке между двумя последовательными импульсами, пришедшими на другой ее вход, и разрешает прохождение этого импульса на "Выход". Таким образом, устройство формирует на выходе в момент совпадения фаз короткий импульс.
|
|
Преимущества перед известными аналогами Отличительной особенностью компаратора по сравнению с аналогами являются его малые габариты и отсутствие необходимости настройки. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышена в 1,7 раза производительность прибора. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 23.06.2001 |
