ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 39-104-01 |
|
Наименование проекта Реле контроля напряжения (РКН) |
|
Назначение Выдача релейного сигнала в схему автоматического управления при снижении напряжения по любой из фаз более 20% номинала и при обрыве любой из фаз. |
|
Рекомендуемая область применения Устройства автоматики и релейной защиты электрических установок. |
|

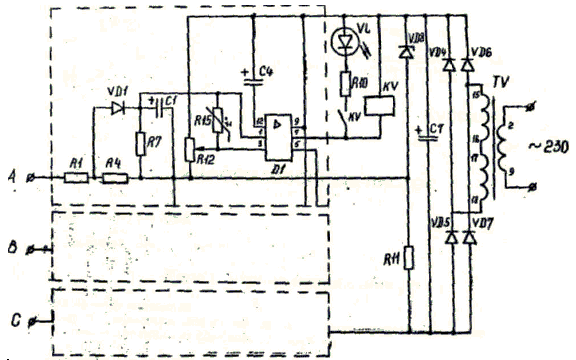

Описание Является результатом выполнения конструкторской разработки. Реле состоит из трех сглаживающих фильтров наr1, r4, vД1, c1, трех пороговых элементов на r12, Д1, r15, выходы которых соединены по схеме "ИЛИ" и включены на обмотку реле Кv и стабилизатора напряжения на vД8; r11; С7, vД4-vД7 и Тv. Работа РКН основана на сравнении напряжения, пропорционального контролируемому напряжению, с опорным напряжением. Напряжение каждой фазы подается на соответствующий делитель, например, в фазе А на r1,r4. Напряжение на делителе,пропорциональное контролируемому напряжению, через однополупериодный выпрямительvД1 и сглаживающий фильтр подается на один из выводов усилителя Д1. Другой вход усилителя соединен с движком потенциометра, который установлен так, чтобы отпадание включенного на выходе усилителя электромагнитного реле происходило при снижении контролируемого напряжения более 20% номинала и при обрыве любой из фаз. Питание релейного усилителя и формирование опорного напряжения осуществляется от контролируемого напряжения через понижающий трансформатор Тv. О состоянии реле сигнализирует светодиод.
|
|
Преимущества перед известными аналогами Отличием от аналогов является введение в устройство световой сигнализации его состояния, а также малые габариты и вес. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышены надежность и на 40% точность контроля напряжения в трехфазной сети, реле реагирует на все виды обрыва фаз, в том числе и вращающегося асинхронного двигателя. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 23.06.2001 |
