Является результатом выполнения конструкторской разработки.

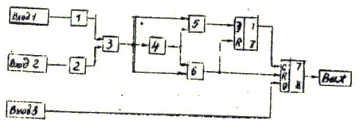

Синхронизатор построен по цифровому принципу сравнения текущей разности фаз синхронизируемых объектов с заданным углом опережения, содержит два формирователя прямоугольных импульсов 1 и 2, логический элемент неравнозначности 3, одновибратор 4, логические схемы 5 и 6 анализа разности фаз, фазовыйrs-триггер 7 и выходной Д-триггер 8. Формирователи 1 и 2 обеспечивают преобразование одновременных фаз синхронизирующих напряженийu1 и u2, поступающих на "Вход 1" и "Вход 2", в прямоугольные импульсы. Логический элемент неравнозначности выделяет импульсы разности фаз между передними и задними фронтами прямоугольных имульсов первого и второго напряжений. По переднему фронту импульса разности фаз одновибратор формирует импульс с шириной, соответствующей заданному углу опережения. Импульс одновибратора сравнивается с импульсом разности фаз логическими элементами, на выходе одного из которых сигнал появляется в случае "больше", а другого "меньше". Сигнал поступает на установочное r и s-входы фазного триггера. В результате в зоне, превышающей заданный угол опережения, фазовый триггер находится в нулевом состоянии, а в зоне, не превышающей заданный угол опережения, - в единичном. Переход триггера 7 в единичное состояние свидетельствует о появлении момента заданного угла опережения до совпадения фаз. При наличии разрешающего сигнала на "Входе 3" сигнал на включение автомата генератора проходит на выход устройства через выходной триггер запрета.
