Является результатом выполнения конструкторской разработки.

Длительность расширенного импульса определяется частотой тактового генератора и может меняться дискретно, с временем, равным периоду следования тактовых импульсов. Выход импульсного расширителя сопрягается с микросхемами многих логических серий (130; 133; 134; 136; 155; 564 и др.). Конструктивно импульсный расширитель состоит из двух интегральных микросхем, устанавливаемых на печатную плату основного устройства автоматики.

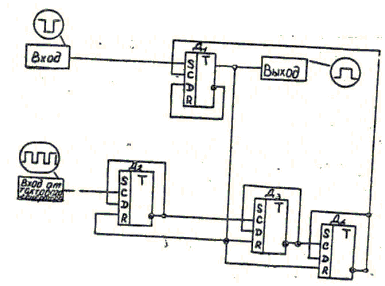

Устройство содержит четыре Д-триггера, включенных в счетном режиме. В исходном состоянии все четыре Д-триггера находятся в нулевом состоянии, при этом триггера Д2-Д4 удерживаются в нулевом состоянии нулевым уровнем триггера Д1.

По отрицательному запускающему импульсу поs-входу триггер Д1 устанавливается в единичное состояние, формируя начало импульса расширения. Одновременно снимается запрет со счетных триггеров Д2-Д4,которые отсчитывают восемь тактовых импульсов и по приходу восьмого импульса (переходом инверсного выхода триггера Д4 из уровня логического нуля в уровень логической единицы) устанавливают триггер Д1 в нулевое состояние.

Таким образом, триггер Д1 по приходу запускающего импульса с шириной, меньшей формируемого, формирует импульс, соответствующий восьми периодам тактовой частоты. При использовании синхронизации от сети (т.е. тактовой частоте, равной промышленной частоте 50 Гц) длительность расширенного импульса составит 160 мс, что является достаточным для срабатывания выходных исполнительных устройств. Величину расширенного импульса можно менять изменением коэффициента пересчета счетчика для тактовой частоты.
