Является результатом выполнения конструкторской разработки.

Синхронизатор построен по принципу цифрового измерения длительности первой половины периода биений напряжений синхронизируемых объектов и выдачи сигналов на включение коммутационной аппаратуры во второй половине периода биений в момент времени

tвкл.=(n-m)tn,

гдеn - количество тактовых импульсов за первую половину периода биений; m - количество тактовых импульсов, соответствующее заданному времени опережения, tn - период тактовых импульсов, т.е. после отсчета n-m-счетных импульсов от начала второй половины периода биений.

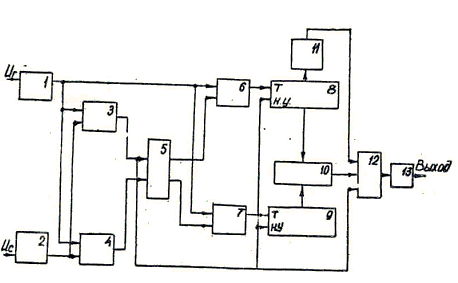

Синхронизатор выполнен на микросхемах серии К.155 и содержит: формирователи прямоугольных импульсов 1 и 2, компаратор фазы 3, компаратор противофазы 4, фазовый rs-триггер 5, вентили 6 и 7, счетчики импульсов 8 и 9, схему сравнения 10, схему анализа состояния счетчика 11, коммутатор 12, импульсный расширитель.

Формирователи 1 и 2 формируют по синусоидам синхронизируемых напряжений прямоугольные импульсы.

Управляемый компараторами фазовый триггер в первой половине периода биений находится в одном состоянии, во второй половине - в другом. Счетчик 8 ведет контроль количества счетных импульсов за первую половину периода биений, имея нулевое исходное состояние в момент совпадения фаз, а счетчик 9 - в течение второй половины периода биений, имея в исходном состоянии код, соответствующий заданному времени опережения. В момент совпадения кодов схема сравнения 10 формирует сигнал на включение автомата генератора.

Взамен блоков 8, 9, 10 может быть использован реверсивный синхронный счетчик импульсов.

Необходимое время опрежения устанавливается дискретно посредством соединения с шиной Н.У установочных входов счетчика 9 и может регулироваться в широких пределах.
