Результат выполнения научно-исследовательской работы.

При высеве семян сахарной свеклы на конечную густоту значимую роль играет зазор между рабочими поверхностями диска 1 (рис. 1) и ролика-отражателя 6. Вследствие износа рабочих поверхностей зазор увеличивается, из-за чего ухудшаются условия удаления роликом-отражателем лишних семян из ячеек и возрастает вероятность двойного заполнения последних с последующим образованием в посевах двойников. Регулировка же данного зазора на сеялках ССТ-12Б и ССТ-12В не предусмотрена.

Для устранения этого недостатка модернизирована ось 2, на которой вращается ступица диска 1 (у сеялки ССТ-12Б на подшипниках скольжения, а у ССТ-12В - на подшипниках качения). На корпусе высевающего аппарата ось закреплена неподвижно посредством резьбового соединения. Выполненные на оси посадочные диаметры под подшипники ступицы диска и для фиксации на корпусе эксцентрично смешены.

Для установки требуемой величины зазора между рабочими поверхностями диска 1 и ролика-отражателя 6, с правой стороны высевающего аппарата (если смотреть по ходу рабочего перемещения сеялки) отпускают гайку крепления оси 2 к корпусу 5, а с левой стороны ключом проворачивают ось, контролируя величину зазора щупом. При достижении зазором 0,2…0,4 мм, ось 2 фиксируют затяжкой гайки.

Высевающие аппараты сеялок устанавливают на норму высева по таблице.

Таблица

У высевающих аппаратов сеялок ССТ-12Б и ССТ-12В расстояние С (рис. 2) между рабочей гранью выталкивателя и фаской корпуса различно и зачастую значительно больше размера высеваемых семян. Поэтому крупные семена фракции удаляются из ячеек рабочей гранью выталкивателя, а мелкие раньше - при подходе к фаске корпуса. Если после крупного семени высевается мелкое, то интервал между семенами в бороздке уменьшается. Напротив, если после мелкого в бороздку попадает крупное семя, интервал между семенами увеличивается. В результате существенно снижается равномерность распределения семян в рядке.

С применением модернизированного выталкивателя посредством подгиба ограничивающего упора устанавливается величина С равная 4 мм, одинаковая для всех высевающих аппаратов.

Величину С регулируют при снятом ячеистом диске с помощью шаблона в виде металлического стержня круглого сечения диаметром 4,1 мм. Шаблон устанавливают, как показано на рис. 2, и подгибают ограничивающий упор до соприкосновения фаски корпуса с рабочей гранью выталкивателя. Ограничивающий упор подгибают по стрелке А для уменьшения расстояния С и по стрелке Б для увеличения С.

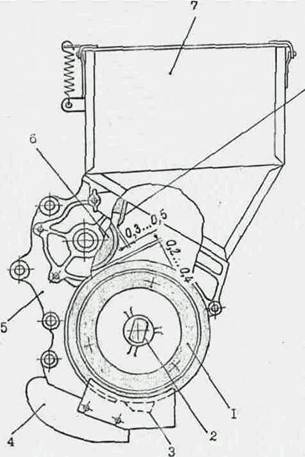

Рис.1. Высевающий аппарат свекловичной сеялки:

i - ячеистый диск, 2 - ось вращения ступицы ячеистого диска, 3 - выталкиватель семян, 4 - сошник, 5 - корпус, 6 - роли отражатель, 7 - бункер для семян, 8 - чистик.

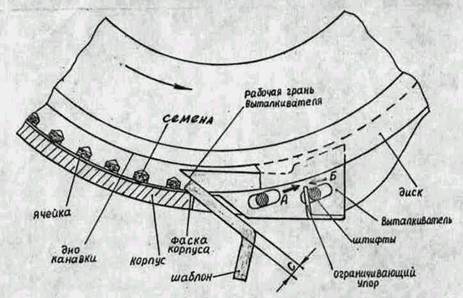

• Рис.2. Удаление семян из ячеек высевающего аппарата свекловичной сеялки.
