Комбинированное подкрепление сосуда давления в зоне вваренного радиального патрубка

Назначение

Подкрепление цилиндрического сосуда давления при вварке патрубка

Рекомендуемая область применения

Судоремонт

Описание

Результат научно-исследовательской работы

Подкрепление цилиндрического корпуса сосуда давления осуществляют комбинированным способом путем увеличения толщины стенки патрубка в зоне стыка и стенки корпуса (локальное подкрепление). Для оценки возможностей комбинированного подкрепления произвели расчеты, где (см. рис):r,r- радиус срединной поверхности корпуса сосуда и патрубка;

h,h- толщина стенки сосуда и патрубка.

Р =- безразмерный геометрический параметр, учитывающий совместные изменения величин;(0,5;20);

hнакл.-толщина привариваемой накладки.

На основании полученных результатов приведена оптимизация комбинированного подкрепления соединения. Условиями оптимизации является достижение полного подкрепления соединения (r max1 - максимальный коэффициент концентрации) с максимальным использованием штуцерного подкрепления. Анализ полученных результатов (см. таблицу) показывает следующее:

- для сосудов с величиной параметра р0,367 достаточно только штуцерное подкрепление;

- максимальное увеличение толщины стенки патрубка при проектировании не должно превышать=2, потому что в широком диапазоне геометрических параметров (2,3р3,5) такая максимальная толщина обеспечивает полное комбинированное подкрепление соединения;

- для сосудов с величиной параметра 0,367р1 требование из условия технологии сварки (min = 0,7;min = 0,7) приводит к завышенному подкреплению соединения (Кmax<>

- максимальная толщина привариваемой накладки в практике проектирования не должна превышать=2 (в диапазоне р3,6 - такая максимальная толщина обеспечивает полное комбинированное подкрепление соединения).

При выполнении этих требований сокращается расход металла и снижается вес цилиндрического корпуса сосуда с вваренным радиальным патрубком.

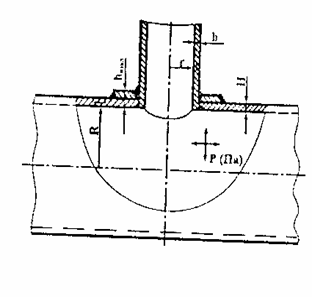

Цилиндрический сосуд давления с подкрепляющей накладкой в зоне вваренного радиального патрубка.

Таблица.

р			Кmax
0,367	0	0,8234	1,0
0,4	0,7	0,7	0,589
0,5	0,7	0,7	0,6458
0,6	0,7	0,7	0,7025
0,7	0,7	0,7	0,7592
0,8	0,7	0,7	0,8164
0,9	0,7	0,7	0,8753
1,0	0,7	0,7	0,9304
1,1	0,7	0,7	0,9862
1,2	0,7	1,0	1,0112
1,3	0,85	1,0	0,962
1,4	0,85	1,15	0,9941
1,5	0,85	1,45	1,0089
1,6	1,0	1,45	0,9604
1,7	1,0	1,6	0,9904
1,8	1,0	1,75	1,0181
1,9	1,15	1,75	0,9707
2,0	1,15	1,9	0,9986
2,1	1,3	1,9	0,9511
2,2	1,3	1,9	0,9842
2,3	1,3	2,0	1,0117
2,4	1,45	2,0	0,965
2,5	1,45	2,0	0,9954
2,6	1,6	2,0	0,9521
2,7	1,6	2,0	0,9802
2,8	1,6	2,0	1,0084
2,9	1,75	2,0	0,9656
3,0	1,75	2,0	0,9914
3,1	1,9	2,0	0,9515
3,2	1,9	2,0	0,9758
3,3	1,9	2,0	1,00008
3,4	2,0	2,0	0,9815
3,5	2,0	2,0	1,0046
3,6	2,0	2,1	1,0123
3,7	2,1	2,1	1,0008
3,8	2,1	2,2	1,0012
3,9	2,2	2,2	0,9975
4,0	2,2	2,4	1,0075
