Результат выполнения конструкторской разработки.

Рекомендуется для обработки древесины в небольших цехах, мастерских, на участках различных отраслей.

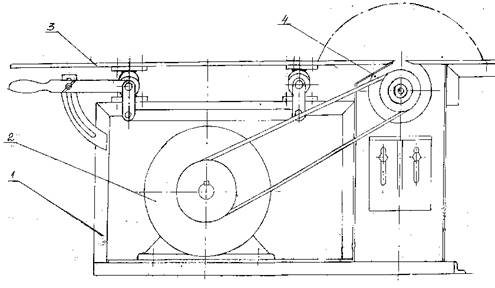

Станок состоит из сварной рамы 1, пильного и сверлильного столов, ножевого вала 4 с ножами для строгания (фугования).

Сверлильный стол находится с одной стороны рамы, с противоположной - пила. Вместо пилы можно установить фрезу, если требуется обработка в шип.

Стол пилы крепится на кронштейнах, которые могут перемещаться в вертикальной плоскости, что увеличивает возможность выборки пазов как пилой, так и фрезой. Для регулировки глубины строгания (фугования) предусмотрен передний подъемный стол 3, подъем и опускание которого осуществляется прокладками или болтами.

Привод станка осуществляется от электродвигателя 2 через клиноременную передачу и шкивы с передаточным отношением 1:1.

Со стороны шкива предусмотрен сверлильный патрон.

Габаритные размеры станка, мм - 1100х600х900

Станок имеет небольшие габариты, прост в изготовлении. Отсутствие литых деталей позволяет изготовить его в обычной мастерской. За счет универсальности станка трудозатраты сокращаются в 1,5-2 раза.
