Результат выполнения конструкторской разработки.

Рекомендуется для использования при ремонте и текущем содержании железнодорожного пути.

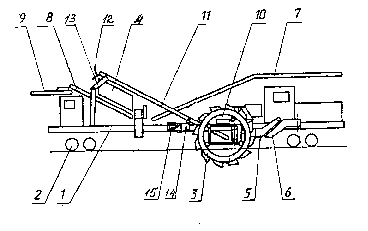

Машина содержит раму 1, установленную на ходовые тележки 2. На раме смонтированы устройства для вырезки балласта в виде роторов 3 с приводом, установленных на подъемных фермах 5 и 6, а также очистное устройство 4 и систему конвейеров. Система конвейеров выполнена в виде поперечного конвейера 10, расположенного внутри ротора и установленного с возможностью наклона в вертикальной плоскости, конвейеров подачи вырезанного балласта 11, конвейера подачи чистого щебня 7, конвейера загрязнителей 8 и поворотного конвейера 9. Конвейер подачи вырезанного балласта снабжен заслонками 12 и установлен в верхней точке на карданном подвесе 13, а в нижней - на пантографе 15 с консолью 14.

Ковшовые роторы с помощью гидроцилиндров, управляющих движением ферм отводятся в стороны, опускаются на необходимую глубину и разворачиваются на требуемый угол. В таком положении роторов, без задействия всех конвейеров, кроме конвейера ротора 10, производится вырезка балласта с отсыпкой его вдоль траншеи на любую из ее сторон.

При необходимости удаления вырезанного балласта в подвижной состав, отсыпки его на большее расстояние от оси пути или его очистки используется вся система конвейеров.

Щебнеочистительная машина отличается устройством системы конвейеров и повышенными эксплуатационными показателями. Она обеспечивает увеличение ширины захвата очищаемого балласта пути и глубины вырезки при работе машины с подачей балласта пути и глубины вырезки при работе машины с подачей балласта на машину или сбросом его рядом с любой из сторон траншеи.
