Результат выполнения научно-исследовательской работы.

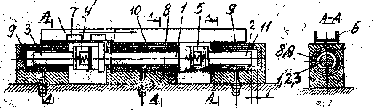

Вибрационный лоток состоит из активной массы 1 (см. рисунок), и расположенных соосно и симметрично относительно ее двух реактивных масс 2. 3, на которых установлены электромагнитные вибраторы 4 и 5, генерирующие две частоты, одна из которых в два раза больше другой. Это обеспечивает бигармонический закон колебаний рабочего органа 6, закрепленного на активной массе 1, на несущей поверхности которого расположены транспортируемые детали 7. Активная и реактивная массы помещены соосно в перфорированные корпуса 8 и 9 соответственно, которые расположены внутри герметичных полостей 10 и 11, связанных с источником подачи сжатого воздуха. Полые гофрированные корпуса 9 реактивных масс 2 и 3 имеют торцовый зазор б, что исключает возможность искажения бигармонического закона колебаний за счет соударений реактивных масс с торцовыми поверхностями перфорированных корпусов.
