Машинка шлифовальная пневматическая ручная.

Назначение

Шлифование, полирование поверхности, зачистка заусенцев абразивным инструментом.

Рекомендуемая область применения

Отделочные операции в металлобработке.

Описание

Результат выполнения конструкторской разработки.

Конструкция машинки прямого типа с цанговым патроном состоит из корпуса 7 с виброизолирующим покрытием, шпинделя 10, державки 2, штуцера 1, пускового устройства 3.

Шпиндель вращается в двух подшипниках, установленных во втулке 8. Втулка установлена в корпусе на двух виброизоляторах 6 и 9, служащих для гашения вибраций, возникающих при работе шлифовальной машинки. На конце шпинделя имеется отверстие для установки оправки шлифовальной головки, которая зажимается по резьбе гайкой 11. С другой стороны шпинделя винтом крепится турбинка 5. Перед турбинкой в корпусе 7 машинки установлен направляющий диск 4, в котором выполнены каналы для направления потока воздуха на лопатки турбинки. Подвод сжатого воздуха от магистрали осуществляется через штуцер, установленный в торце державки, и пусковое устройство, установленное в передней части державки. Пуск и останов машинки осуществляется поворотом ручки пускового устройства.

Машинка удобна в пользовании, с применением ее улучшаются условия труда (уменьшается вибрация).

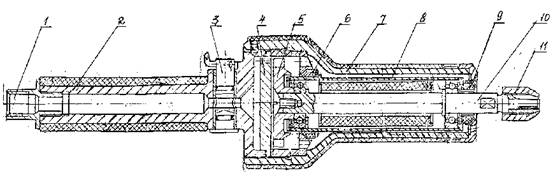

Рис. ОБЩИЙ ВИД МАШИНЫ
