Является результатом научно-исследовательской работы.

Для улучшения изоляции пожарных или отработанных участков от действующих выработок на шахтах Кузбасса широко распространены двойные изолирующие перемычки с заполнением пространства между ними пульпой из глины, золы-уноса, инертной пыли или других изолирующих материалов. С этой целью специалистами РосНИИГД и подразделений военизированных частей Кузбасса создан передвижной комплект оборудования.

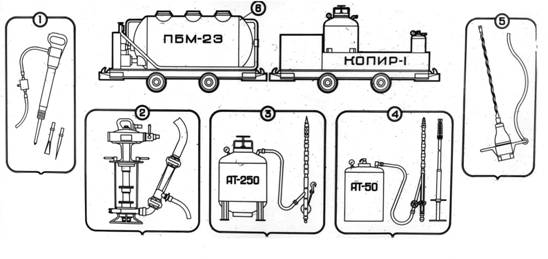

Комплект оборудования для производства изоляционных работ в шахтах КОПИР-1 (рис.1) предназначен для приготовления и нагнетания тампонажных растворов и заиловочных пульп в массивы трещиноватых пород и угля, а также внутри опалубочное пространство двойных перемычек во время, производства профилактических или горноспасательных работ по изоляции отработанных или аварийных участков в шахтах. Кроме того, оборудование КОПИР-1 с использованием подземного азотного энергетического комплекса КАЭ-1 позволяет обеспечить тушение подземных пожаров хладонами и их смесями с другими антипирогенами в местах горения метана, подачи его в закрепные пространства и купола горных выработок. Приготовление и перекачивание тампонажных и заиловочных пульп из легкоразрушаемых материалов (порошковая глина, инертная пыль, зало-унос, золошлаковые материалы, цемент, песок и др.) может осуществляться непосредственно у места производства работ с использованием насоса ШПНП-1, в ходящего в комплект КОПИР-1.

Комплект КОПИР-1 (см. рис 1) представляет собой транспортный агрегат на рельсовом ходу, смонтированный на платформе шахтной вагонетки ВГ-3, 3-900.

В разработанной авторами структурной схеме применения комплекта оборудования «КОПИР-1» для производства изоляционных работ и тушения пожаров в шахтах произведены основные виды работ, применяемое вспомогательное оборудование и комплекты материалов, используемые при производстве работ по изоляции аварийных или отработанных участков шахты.

Аппараты тампонажные АТ-50 и АТ-250 предназначены для нагнетания тампонажных растворов в массивы трещиноватых пород или угля во время производства технических горноспасательных работ по изоляции отработанных или аварийных участков в шахте. Кроме того посредством аппаратов АТ-50 и АТ-250 возможно осуществление подачи в труднодоступные места любых антипирогенов.

Пика хладоновая ГПХ предназначена в комплекте с аппаратом тампонажным АТ-50 для осуществления технологической схемы тушения пожаров хладоном 114В2 в труднодоступных местах шахт (закрепное пространство, купола горных выработок и т.д.).

Пика пожарная ППЗ силовым устройством (тягалкой) предназначена для силового внедрения трубного става пожарной пики в купола горных выработок для последующей подачи по ее каналу огнетушащих и тампонажных составов.

Насос шламовый погружной с пневмоприводом ШНП-1 предназначен для /приготовления и перекачивания заиловочных и тампонажных растворов из легкоразрушаемых (сыпучих) материалов консистенцией Т:Ж от 1:5 по 2:1 для заиливания двойных изолирующих перемычек во время ведения профилактических и горноспасательных работ при изоляции пожарных или отработанных участков в шахте.

Анкер-герметизатор АГ-2 предназначен для герметизации устья шпура при нагнетании тампонажных растворов в трещиноватые породы или угля, имеющие сооружения. Кроме того, при возведении безврубовых перемычек анкера изделия могут быть использованы для скрепления тела перемычки с вмещающими ее породами.

Сверло горное пневматическое СРЗ-1М предназначенное для бурения шпуров в угольном массиве для последующего их использования в качестве каналов тампонажных растворов. Сверло может комплектоваться с пневмоподдержкой серийного производства.

Молоток отбойный (лом ручной пневматический) предназначен для отбойки горной массы, разборки завалов (перемычек) при производстве профилактических и горноспасательных работ в шахте. При работе на сжатом газообразном азоте рекомендуется в рукав подачи сжатого газа монтировать масленку МА-1.

Пневмобетономашина ПБМ-2Э предназначена для приготовления и подачи тампонажных растворов и заиловочных суспензий.

Структурная схема применения комплекта оборудования КОПИР-1

для производства изоляционных работ и тушения пожаров в шахтах
