Номер

29-042-01

Наименование проекта

Устройство для нанесения пластичных покрытий на гильзы цилиндров

Назначение

Фрикционное нанесение пластичных покрытий (медь, бронза, латунь, висмут, олово) на гильзы цилиндров двигателей внутреннего сгорания с целью увеличения их износостойкости

Рекомендуемая область применения

Ремонт и техническое обслуживание двигателей внутреннего сгорания

Описание

Описание к ИЛ № 29-042-01

Разработка является частным технологическим решением, имеющим самостоятельное значение.

Устройство состоит (см. рис.) из корпуса, выполненного с четырьмя боковыми отверстиями под углом 45%, в которые установлены натирающие элементы, подпружиненные пружинами. Усилие сжатия пружины регулируется винтом, положение которого фиксируется контргайкой. Винт выполнен с хвостовиком для установки в электрическую дрель или сверлильный станок.

Подпись:

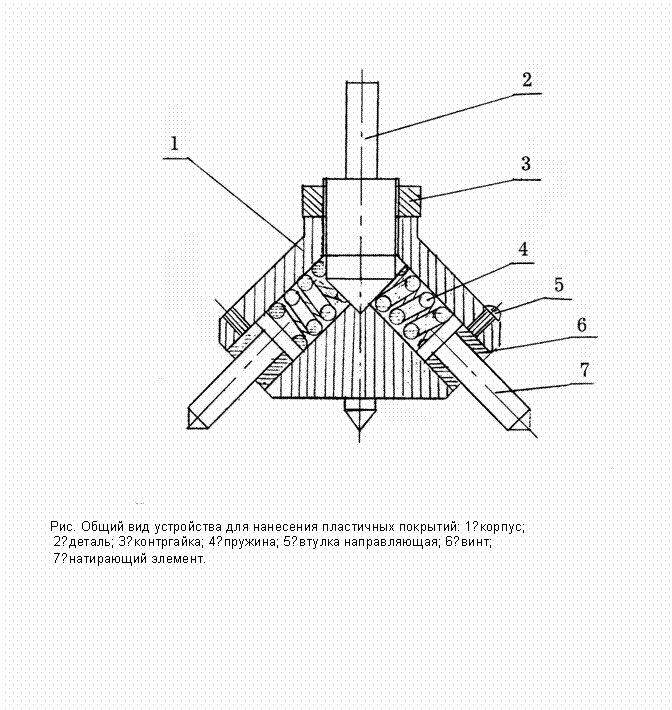

Рис. Общий вид устройства для нанесения пластичных покрытий: 1корпус;
2деталь; 3контргайка; 4пружина; 5втулка направляющая; 6винт;
7натирающий элемент.

Технология нанесения покрытий включает обезжиривание гильзы цилиндра, нанесение технологической жидкости на гильзу и операцию непосредственного нанесения покрытия. Качество покрытия определяется визуально по сплошности нанесенного слоя.

Нанесение покрытия осуществляется путем вращения устройства и скольжения натирающих элементов по внутренней поверхности гильзы. Механизм нанесения пластического покрытия основан на схватывании пластичного материала со стальной поверхностью гильзы в присутствии технологической жидкости.

Авторами разработан также новый состав технологической жидкости, позволяющий наносить пластическое покрытие с помощью стальных натирающих элементов, которые практически не изнашиваются.

Преимущества перед известными аналогами

Конструкция устройства позволяет наносить покрытия с помощью электрической дрели

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышен ресурс работы цилиндропоршневой группы двигателей внутреннего сгорания в 1,2 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.02.2001
