Результат выполнения конструкторской разработки.

Для борьбы с солевыми отложениями при использовании исключительно жесткой воды (порядка 15-22 мг экв./кг) предложена электроимпульсная установка с применением магнитострикционных вибраторов.

Принципиальная схема предлагаемой установки представлена на рис.1.

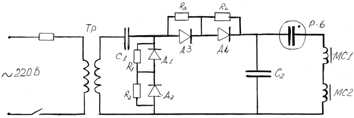

Рис.1. Принципиальная схема электроимпульсной установки

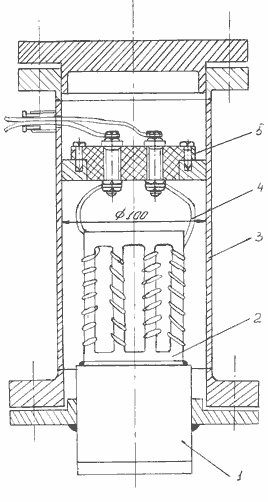

Рис.2. Магнитостриктор:

1 - волновод; 2 - пакет никелевых пластин; 3 - корпус; 4 - провод;

5 - изолятор.

Установка работает следующим образом.

При включении на вторичной обмотке повышающего трансформатора возникает напряжение порядка 500 В, которое посредством конденсаторовc1и С2, диодов Д1-Д4 (схема удвоения напряжения) достигает на конденсаторе С2 порядка 1000 В. При этом срабатывает газонаполненный разрядник типа Р-6, и энергия, запасенная в конденсаторе С2, разряжается на обмотках магнитострикционных преобразователей МС1 и МС2, которые преобразуют энергию электромагнитных волн в энергию упругих колебаний.

Энергия, запасенная в конденсаторе С2, и магнитострикционных преобразователей определяется соответственно:

, Дж; , Дж;

где:

С2 - емкость, Ф;

u -напряжение заряда, В;

l -величина индуктивности МС1 и МС2, ГН;

i- величина тока, А.

Магнитострикционный преобразователь представлен на рис.2.

Волновод магнитостриктора крепится (посредством электросварки) непосредственно к корпусу или трубной доске теплообменного аппарата и за счет создаваемой микровибрации обеспечивается предупреждение солевых отложений на рабочих поверхностях нагрева.
