Результат выполнения конструкторской разработки.

Транспортировка кряжей осуществляется канатной системой, обеспечивающей изменение направления движения груза в плане, что позволяет обходить стоящие на пути деревья.

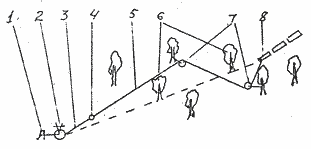

Установка включает привод 2 (см.рисунок), закрепленный на якоре 1, грузовой канат 3, серьгой 4 соединенный с тяговым канатом 5, который проходит через обводные блоки 7 и концом крепится к грузу 8.

Приводом установки служит мотолебедка МЛ-2000М на базе бензопилы «Дружба».

Работает установка следующим образом. Прицепщики растягивают тяговый канат 5, подводя его к грузу 8. При этом канат пропускают через обводные блоки 7, обходя деревья 6, препятствующие прямому перемещению груза. После прицепки груза включают лебедку 2 и подтягивают груз до тех пор, пока серьга 4 приблизится к лебедке 2. Затем лебедку выключают и выполняют прицепку груза. Для этого грузовой канат 3 сматывают с барабана лебедки 2, тяговый канат вытягивают к грузу, делают прицепку и повторяют операцию подтягивания груза. При подходе груза к первому обводному блоку 7 его раскрывают и освобождают тяговый канат 5. В результате груз получает возможность перемещения ко второму блоку 7, при этом груз обходит деревья 6, препятствующие его прямому движению к лебедке 2. После многократных перецепок груз доставляется на приемную площадку. На этом заканчивается цикл, в дальнейшем операции повторяются.

Расстояние хода груза при одной перецепке составляет 4 метра. Число перецепок зависит от расстояния подтаскивания груза. Предпочтительное расстояние подтаскивания - 50-70 метров. При необходимости транспортировки груза на большие расстояния возможно ступенчатое перемещение груза путем повторной переноски привода установки.

Достоинство канатной установки заключается в том, что масса всего оборудования не превышает 50 кг, что дает возможность доставлять установку в труднодоступные места, быстро ее монтировать и осуществлять перемещение грузов волоком до 1000 кг на расстояние до 70 метров. Наибольший эффект от применения данной установки может быть получен при очистке ручьев и малых рек от молодняка и валежа.
